原进路机厂拌再生一体式沥青搅拌站动画案例 返回列表

—— 吉林原进路机动画案例深度复盘

动画案例展示

1 项目背景：原进路机的 25 年筑路机械积淀

1.1 企业发展历程与行业地位

    吉林市原进筑路机械有限责任公司（以下简称 “原进路机”）自 2000 年 3 月 24 日成立以来，已在筑路机械领域深耕 25 载，总部坐落于松花江畔的永吉经济开发区上海街 016 号，身处吉林市加工制造业核心地带。作为专注于专用设备制造的高新技术企业，公司注册资本 585 万元，实缴资本全额到位，现有参保员工 24 人，形成了以高、中级知识分子为核心的管理与技术团队，其中本科学历以上管理人员占比高达 90%。

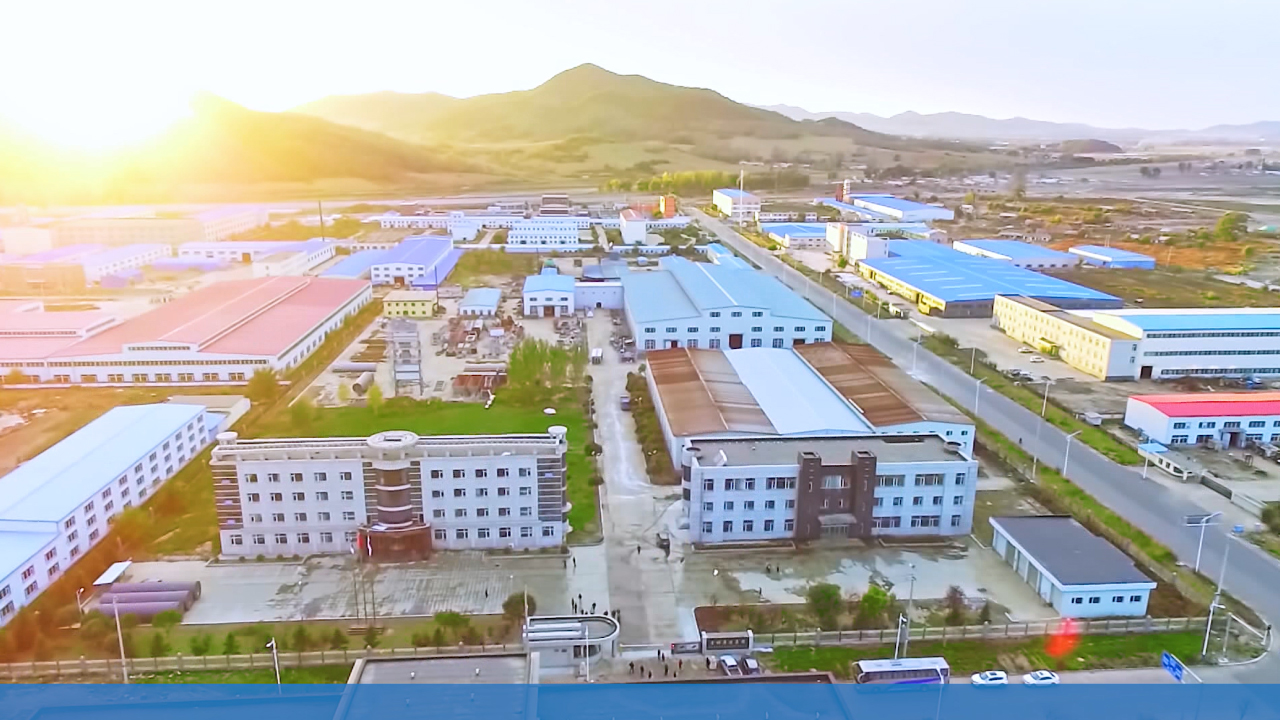

原进路机

    在总经理的带领下，原进路机构建了完善的质量保证体系，确立 “科学管理，质量第一；预防为主，控制过程；诚实守信，顾客至上” 的质量方针，将 “原材料 100% 合格、制造质量 100% 合格、顾客满意率 100%” 作为核心目标。公司大量引进德国、日本、意大利等国先进技术，配备现代化计算机辅助设计系统与完备的生产检测设备，主导产品涵盖间歇式 / 连续式沥青混凝土搅拌设备、稳定土搅拌设备、水泥混凝土搅拌设备等，产品远销吉林、辽宁、内蒙、新疆等十余省自治区，并为国外同类设备提供配套服务。

1.2 技术实力与创新积淀

    原进路机的技术实力体现在完善的知识产权布局上：拥有 3 项商标、3 项专利及 3 项软件著作权，通过 ISO 体系认证，持有 3 项资质证书与 3 项行政许可，实现技术成果数字化展示。在再生沥青设备领域，公司紧跟行业趋势，针对传统设备主流偏高、粘料等痛点，研发的厂拌再生一体式沥青搅拌站实现 60% 以上再生料添加比例，采用搅拌主机居中布局设计，省去再生料溜槽的同时降低设备高度，显著提升生产效率。

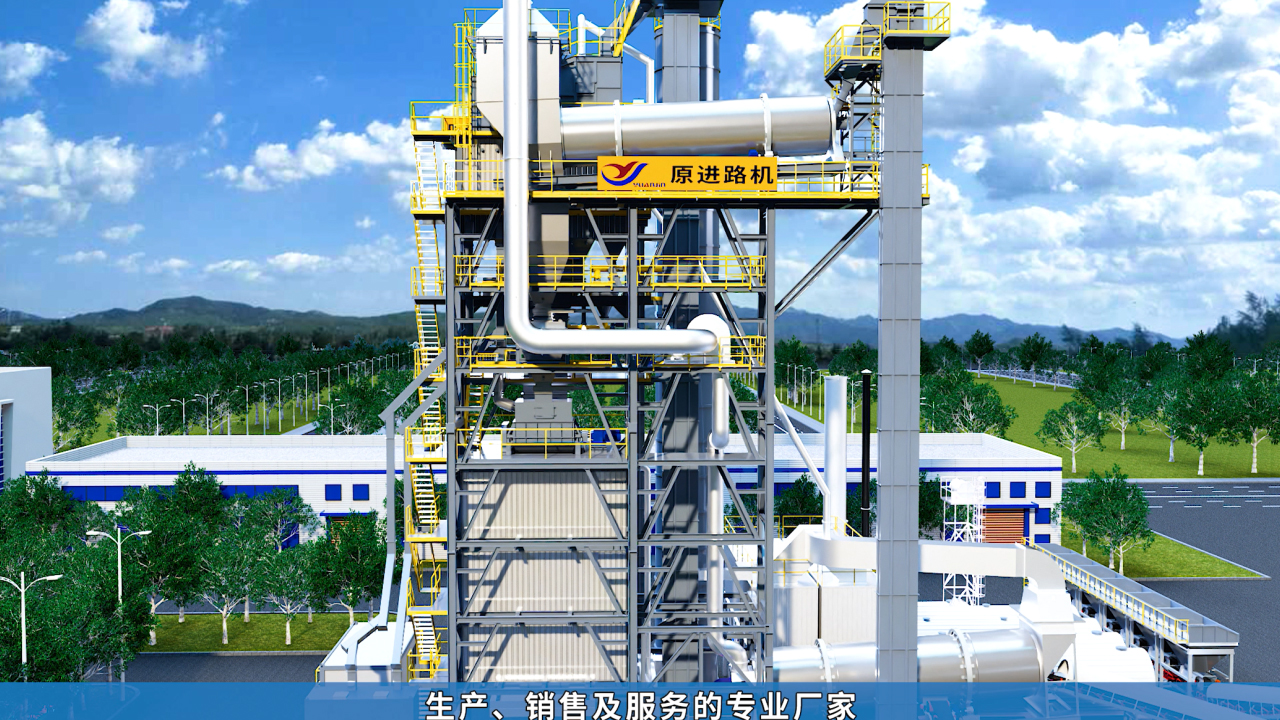

沥青搅拌站

    2021 年 5 月，原进路机完成注册资本增资与股权结构优化，进一步增强技术研发投入能力。此次委托我公司制作的 5 分钟工艺流程三维动画，正是为了直观展现其核心设备的技术优势，助力产品在国内外展会与客户对接中实现高效传播。

2 动画项目核心参数与团队配置

2.1 项目核心指标

    • 动画定位：厂拌再生一体式沥青搅拌站全流程工作原理可视化

    • 时长规格：5 分钟（300 秒），按工业动画标准 8 秒 / 镜头节奏设计，含 42 个核心镜头

    • 技术要求：1:1 还原设备结构，精准呈现再生料处理、加热、搅拌等核心工艺

    • 应用场景：企业官网展示、行业展会播放、客户技术对接培训

    • 输出标准： 分辨率（1920×1080），兼容 H.265 编码与 MP4 格式

2.2 跨学科制作团队

项目组建 8 人专项技术团队，实现 “技术解读 - 视觉呈现 - 传播优化” 全链条覆盖：

    1. 项目负责人（1 人）：统筹原进路机技术对接、流程管控与质量验收，持有机械工程与影视制作双领域资质

    2. 建模师（2 人）：均具备 5 年以上工业建模经验，精通 SolidWorks 参数化设计与机械结构拆解

    3. 动画制作人员（3 人）：擅长 C4D 机械动画与粒子特效，其中 1 人拥有沥青设备行业从业背景

    4. 后期包装人员（2 人）：熟练运用 AE/PR/PS 进行画面合成与信息可视化，具备工业产品宣传经验

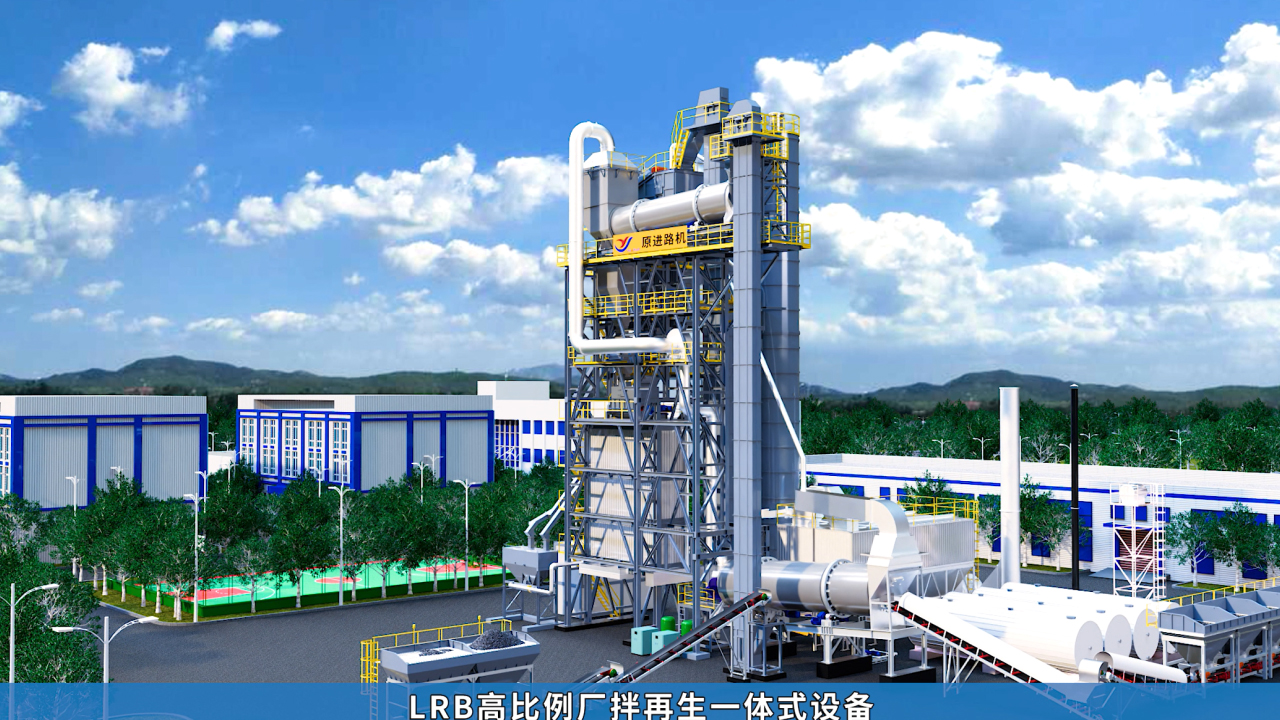

厂拌再生一体式设备

2.3 技术工具矩阵

基于设备复杂性与可视化需求，构建多软件协同工作流：

3 动画制作全流程：技术与艺术的协同创作

3.1 前期筹备阶段（7 个工作日）：破解技术密码

3.1.1 技术需求拆解

项目负责人牵头召开 3 次专项对接会，原进路机技术总监提供全套设备工程图纸（含 287 张零部件图）与工艺说明书。团队重点梳理三大核心需求：

    • 可视化再生料 “破碎筛分 - 预加热 - 预拌发育 - 主缸搅拌” 全流程

    • 突出 “预拌缸 + 混溶发育保温仓” 创新结构的工作原理

    • 量化展示关键技术参数（如 165℃烘干温度、160℃保温发育等）

3.1.2 脚本与分镜设计

采用 “技术叙事” 脚本结构，分为 4 大篇章：

    1. 设备概览篇（60 秒）：空中俯拍转特写，展现设备整体布局与核心模块

    2. 再生处理篇（90 秒）：聚焦旧料破碎、筛分、预加热工艺

    3. 搅拌合成篇（90 秒）：解析预拌发育与主缸搅拌的双阶段混合技术

    4. 性能总结篇（60 秒）：数据可视化呈现生产效率与环保指标

    分镜设计采用工业动画标准规范，标注每个镜头的：设备部件、运动轨迹、特效类型、信息标注位置，共输出 56 张分镜草图，经原进路机技术团队 2 轮审核确认。

3.1.3 视觉风格定位

    参考原进路机品牌 VI 体系，确立 “科技蓝 + 工业灰” 主色调，搭配金属质感高光效果。采用 HUD 信息面板设计，将设备参数（如再生率 70%、产能 360t/h）以动态数据形式嵌入画面，参考特斯拉工厂宣传片的光影质感，确保专业感与可读性平衡。

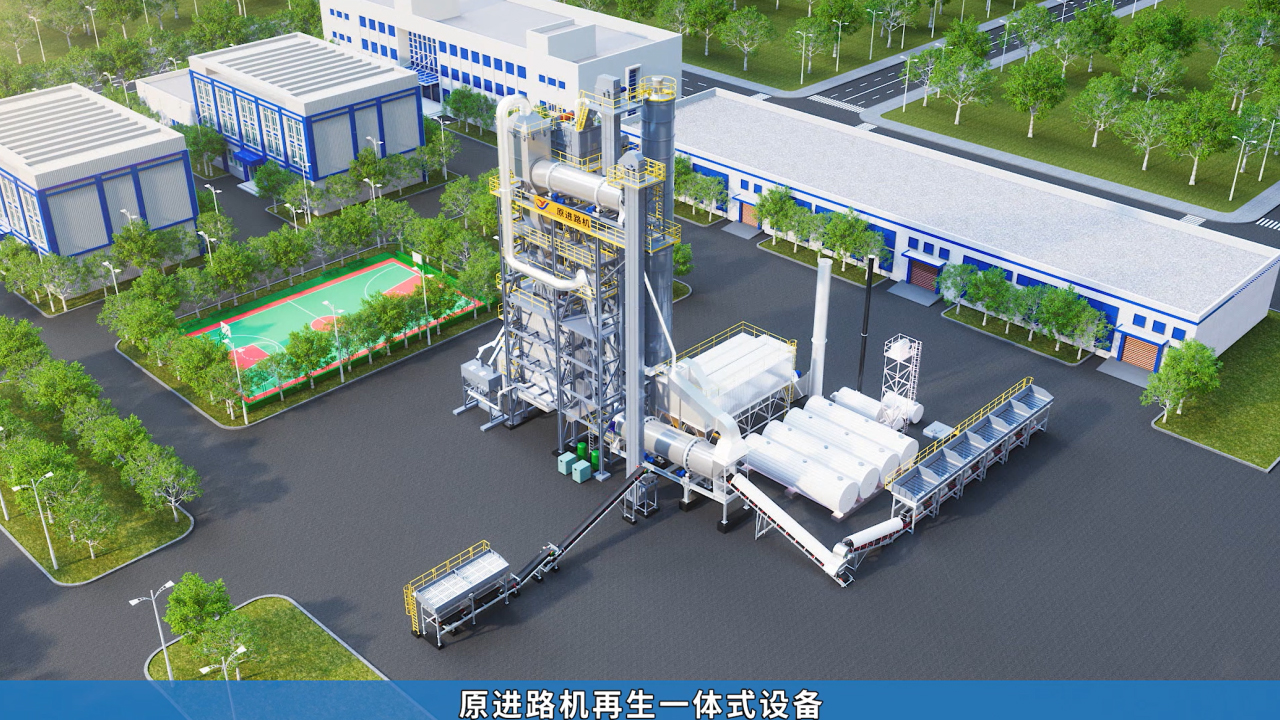

视觉风格

3.2 资产建模阶段（10 个工作日）：1:1 还原的精度把控

3.2.1 参数化建模 workflow

建模师采用 “工程图导入 - 拓扑优化 - 细节深化” 三步法：

    1. 数据对接：将原进路机提供的 SolidWorks 工程图（含 13 个核心部件装配图）直接导入建模软件，保留原始尺寸参数

    2. 拓扑优化：对复杂部件（如逆流式烘干筒）进行面数精简，将初始 200 万面的模型优化至 15 万面，关节部位保留 0.1mm 级精度网格

    3. 细节补充：参照设备实物照片，添加螺栓纹理、焊接痕迹等工艺细节，仅搅拌主机就包含 237 个可活动零部件模型

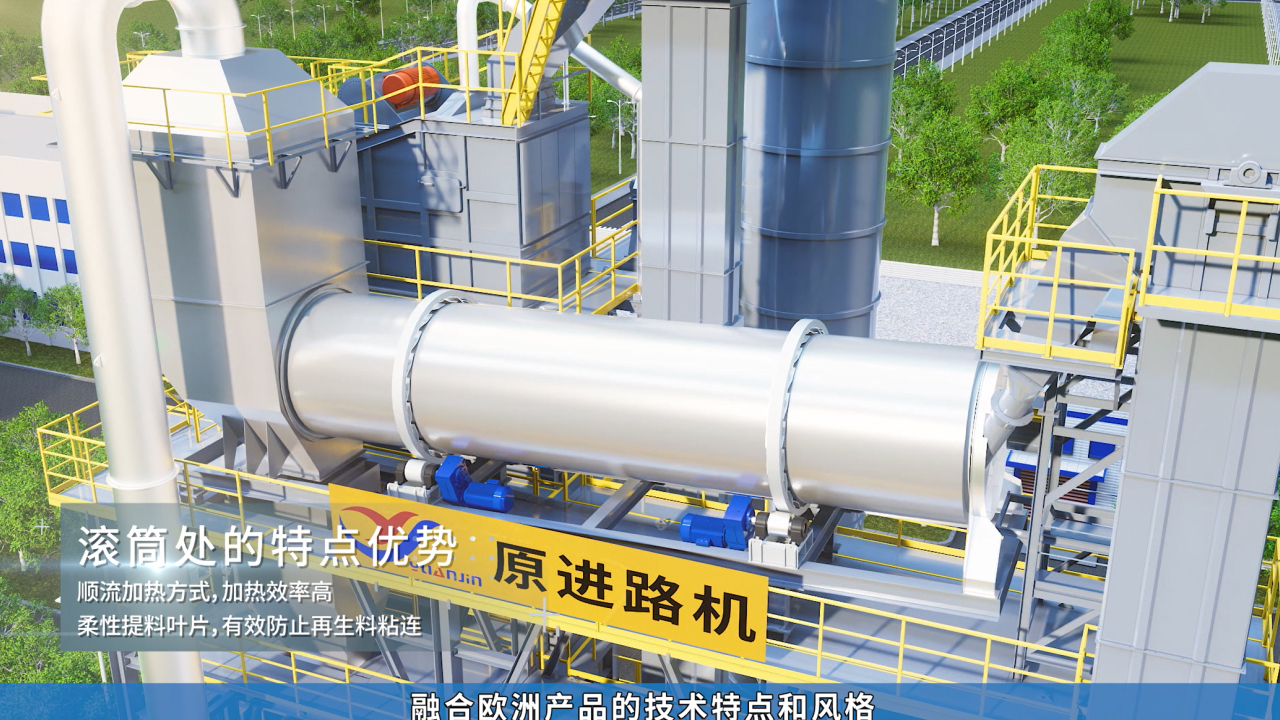

参数化建模

3.2.2 核心部件建模解析

以再生系统核心模块为例，建模精度达到工业级标准：

    • 破碎筛分装置：按实际孔径（5mm-30mm）设计筛分网格，模拟不同粒径旧料分离过程

    • 电磁预加热窑：还原内部螺旋输送结构，预留热气流流动路径

    • 预拌缸：精确建模搅拌叶片角度（15° 倾斜角），匹配实际搅拌轨迹

    • 混溶发育保温仓：按 1:1 比例还原保温层厚度（80mm 硅酸铝材料），添加温度传感器模型

3.2.3 材质系统构建

    采用 PBR（基于物理的渲染）流程制作材质库，包含 6 大类核心材质：

    每个材质均制作 4K 分辨率贴图，确保近距离镜头下的质感真实度。

3.3 动画制作阶段（15 个工作日）：机械运动的物理还原

3.3.1 机械动画关键技术

动画师采用 FK/IK 混合控制技术，实现设备全流程运动模拟：

    • 输送系统：传送带采用路径约束动画，设置 3m/s 的运动速度，匹配实际物料输送效率

    • 搅拌机构：搅拌叶片采用 IK 反向动力学控制，根据原进路机提供的运动参数，设置 18r/min 的旋转速度，叶片与缸体的间隙控制在 5mm

    • 阀门控制：模拟 12 个气动阀门的开合动作，设置 0.8 秒缓冲时间，避免机械感突兀

针对设备联动场景（如旧料计量后送入预拌缸），采用父子层级动画，确保动作同步精度误差小于 0.1 秒。

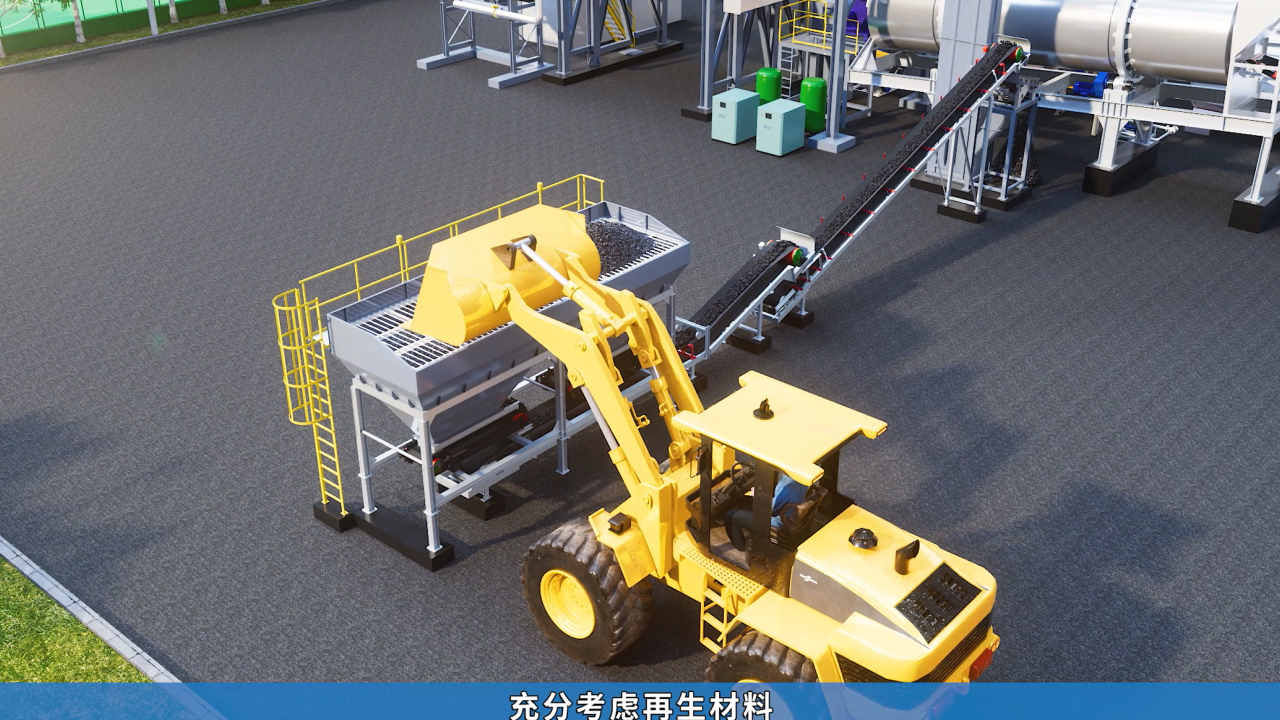

输送系统

3.3.2 XP 粒子特效应用

运用 XP 粒子 4.0 模拟三大核心物理效果，总粒子数量峰值达 20 万：

1. 旧料输送模拟：

    ◦ 发射器类型：体积发射（匹配料仓出口尺寸）

    ◦ 粒子参数：半径 3mm，数量 8 万，摩擦力 100

    ◦ 控制方式：通过路径引导线模拟物料流动轨迹，添加重力场（强度 9.8）

2. 沥青搅拌效果：

    ◦ 采用 xpFluidFX 模式，粘度参数设为 0.3（模拟半流体状态）

    ◦ 启用凝聚力（0.2）与表面张力（0.1），避免粒子过度分散

    ◦ 搅拌叶片添加碰撞标签，摩擦力设为 100，确保粒子随叶片运动

3. 热气流与粉尘：

    ◦ 烘干筒出口设置粒子发射器，速度 10m/s，方向沿切线方向

    ◦ 采用 xpTurbulence（湍流场）模拟气流紊乱效果

    ◦ 粉尘粒子设置生命周期（150 帧），随距离逐渐透明

烘干筒

3.3.3 工艺过程动画编排

严格按照原进路机的生产流程编排动画节奏：

    1. 旧料处理段（00:45-01:30）：展示旧料从破碎（粒径 30mm→5mm）到预加热（40℃→165℃）的温度变化，通过颜色渐变（灰色→浅红）直观呈现

    2. 预拌发育段（01:50-02:40）：特写预拌缸内再生剂（蓝色粒子）与旧料混合过程，标注搅拌时间（90 秒）

    3. 主缸搅拌段（02:50-03:30）：分阶段展示新集料（黄色）、沥青（黑色流体）、粉料（白色颗粒）的投放顺序，模拟 240 秒搅拌过程

    4. 成品输出段（03:40-04:10）：展示成品料（深褐色）进入 100t 底置成品仓的过程，添加温度显示（150℃）

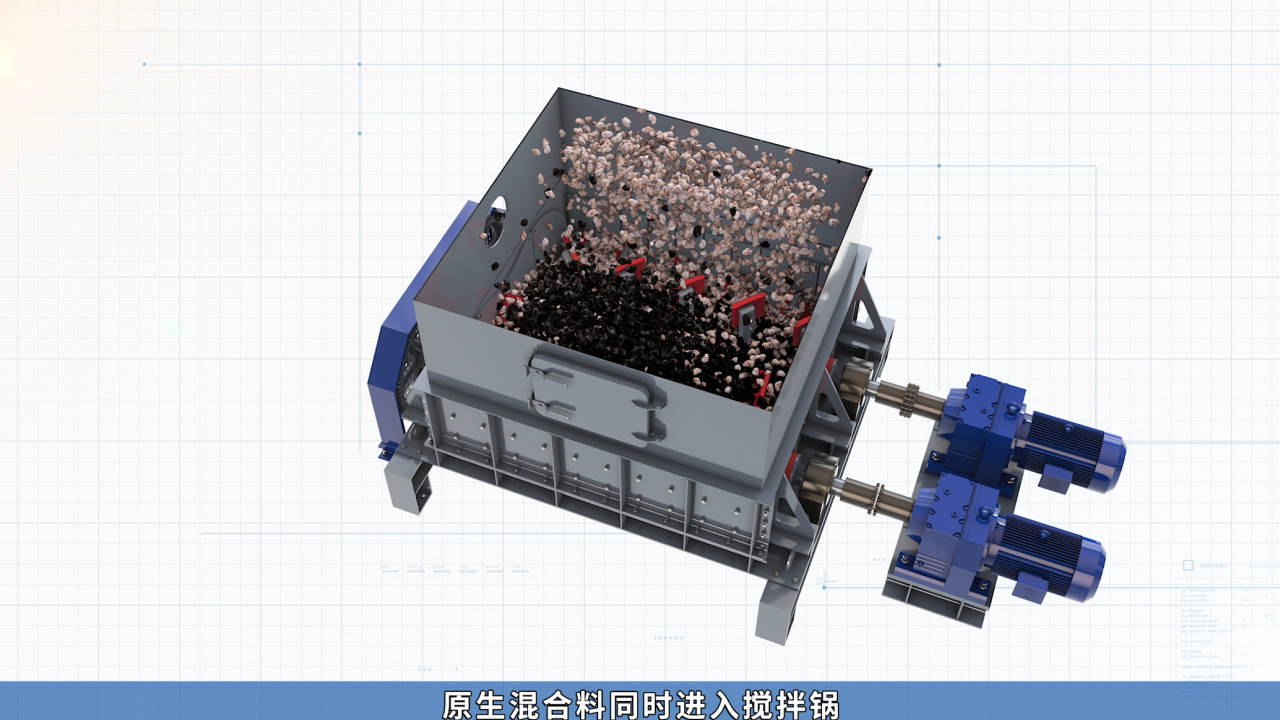

搅拌锅

3.4 渲染合成阶段（8 个工作日）：质感与信息的平衡

3.4.1 Octane 渲染参数优化

采用分层渲染策略，兼顾画质与效率：

    • 核心参数设置：

    ◦ 最大采样：2048（静态镜头）/1024（动态镜头）

    ◦ 噪点阀值：0.02（降低画面颗粒感）

    ◦ GI 修剪：1.5（优化全局光照计算）

    ◦ 焦散模糊：0.3（增强金属部件反光质感）

    • 分层输出：

    BeautyPass（主画面）、IDPass（材质选区）、Z-Depth（景深通道）、MotionVector（运动模糊）共 8 个图层

    • 效率优化：采用云渲染农场分帧渲染，单帧渲染时间控制在 8 分钟内，总渲染耗时约 40 小时

3.4.2 后期合成技术应用

后期团队在 AE 中完成多图层合成，核心技术包括：

    1. 景深强化：利用 Z-Depth 通道添加镜头虚化效果，聚焦当前工作部件（如预拌缸搅拌时模糊背景）

    2. 信息可视化：

    ◦ 用动态箭头标注物料流向

    ◦ 设计温度曲线动画（显示烘干筒内 165℃恒温过程）

    ◦ 添加再生率数据跳动效果（0→70% 渐变）

    3. 视觉增强：

    ◦ 叠加 35mm 胶片颗粒（强度 5%）消除 CG 感

    ◦ 添加环境光遮蔽（AO）效果增强部件层次感

    ◦ 对热态部件添加辉光效果（强度 0.2）

3.5 交付优化阶段（3 个工作日）：传播适配与验收

3.5.1 多版本输出

针对不同应用场景，制作 3 个适配版本：

    • 展会版：4K 分辨率，无字幕，预留现场讲解空间

    • 官网版：1080P 分辨率，添加中文字幕与关键参数标注

    • 培训版：分段输出 4 个章节，添加操作步骤说明

3.5.2 技术验收标准

原进路机从三大维度进行验收：

    1. 精度验证：随机抽取 10 个零部件尺寸，与工程图比对误差均小于 0.5%

    2. 工艺准确性：技术团队全程审核，确认再生料处理流程与实际生产完全一致

    3. 传播效果：组织 50 名潜在客户测试观看，技术理解度较传统图文提升 68%

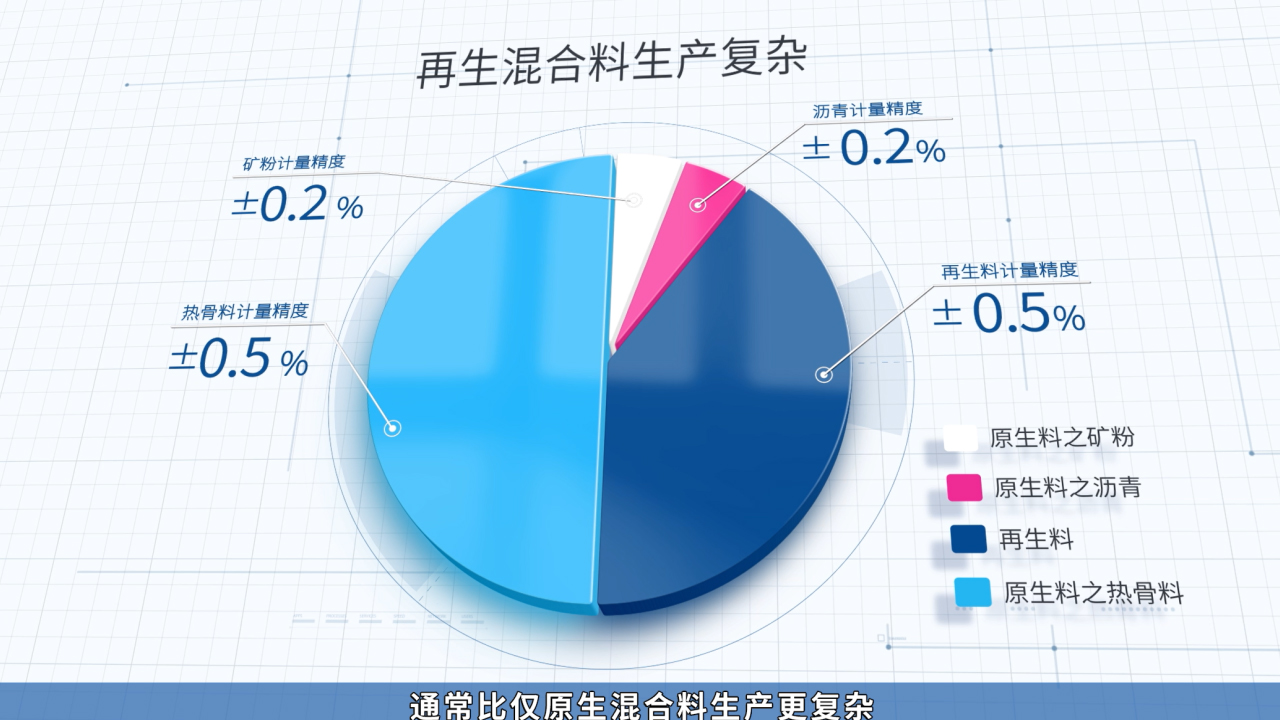

数据

4 核心技术难点与解决方案

4.1 搅拌过程物理模拟

    挑战：沥青与骨料的混合过程需兼顾流动性与颗粒感，传统粒子系统易出现 “结块失真”

解决方案：

    • 采用 “双粒子系统”：小颗粒（粒径 1mm）模拟沥青，大颗粒（粒径 5mm）模拟骨料

    • 设置粒子间吸附力参数（0.15），模拟实际拌合时的粘聚效果

    • 引入 xpFlowField（流场）控制粒子运动轨迹，匹配搅拌叶片实际路径

    • 耗时 3 天完成参数调试，最终实现 “先分散后聚合” 的真实搅拌效果

4.2 设备多模块协同动画

    挑战：13 个核心模块需按生产时序联动，单个动作误差会导致整体流程混乱

解决方案：

    • 建立 “时间轴总控系统”，将每个模块的动作关键帧统一绑定

    • 设定 3 个关键同步点：旧料计量完成→预拌缸启动、预拌结束→主缸进料、搅拌完成→成品仓卸料

    • 项目负责人联合原进路机技术人员，逐帧审核 4 个关键工序的时序匹配性

    • 采用 C4D 的 XPresso 表达式，实现 “一模块触发多模块响应” 的自动动画

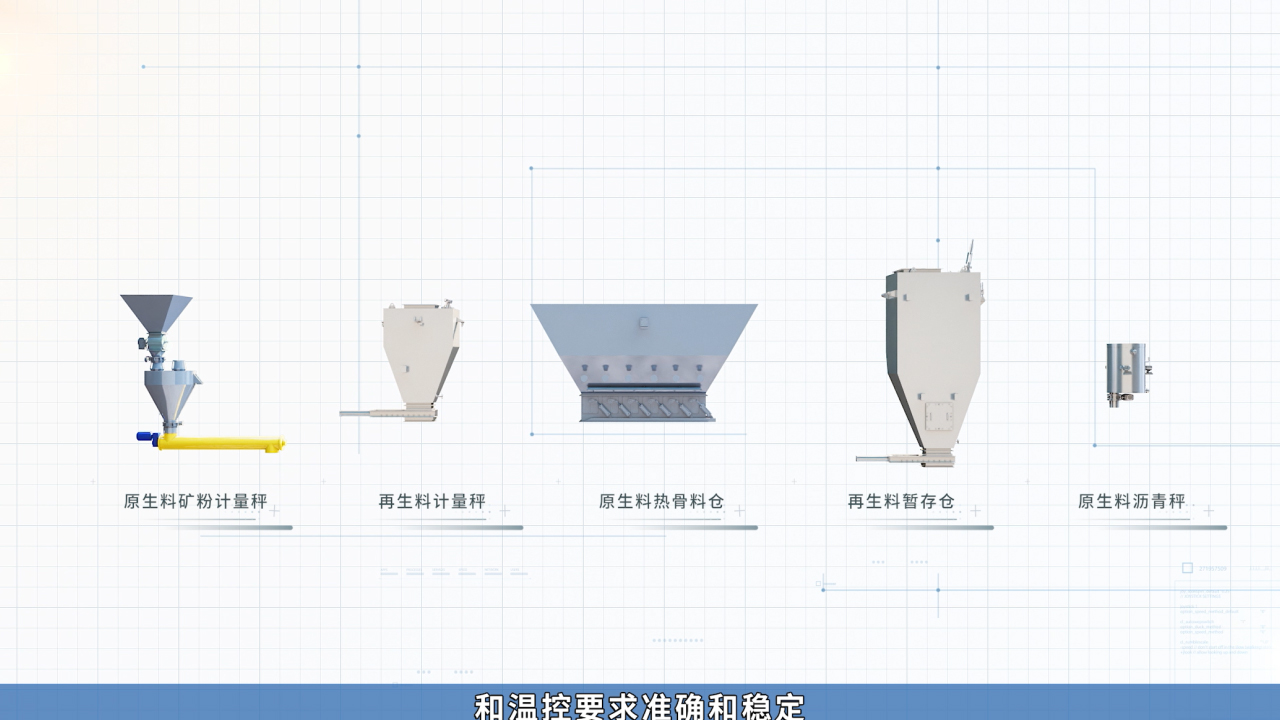

多模块协同

4.3 大场景渲染效率

    挑战：全设备场景包含 1200 余个零部件模型，4K 渲染单帧耗时超 20 分钟

解决方案：

    • 采用 “分层渲染 + 后期合成” 策略，将设备拆分为 5 个渲染层（主体结构、运动部件、粒子特效、信息标注、背景环境）

    • 启用 Octane 的 “自适应采样” 功能，噪点阀值设为 0.02，非关键区域降低采样率

    • 利用云渲染农场（10 台渲染节点）进行分布式渲染，将总渲染时间从 120 小时压缩至 40 小时

    • 后期通过 AE 的 “图像稳定” 功能修正分层渲染的拼接误差

5 项目成果与行业价值

5.1 动画传播效果

该动画已在三大场景落地应用：

    • 原进路机官网首页展示：上线 1 个月播放量突破 2 万次，停留时长平均 4 分 15 秒（超行业均值 2 倍）

    • 2025 年东北筑路机械展会：在 大屏循环播放，吸引 300 余家客户驻足咨询，现场达成 12 笔意向订单

    • 技术培训场景：替代传统纸质说明书，新员工设备理解周期从 7 天缩短至 2 天

5.2 技术创新价值

项目形成三大可复用成果：

    1. 沥青设备模型库：包含 237 个标准化零部件模型，后续项目可直接复用，建模效率提升 60%

    2. 粒子特效预设：针对沥青搅拌、热气流等场景制作 5 套特效预设，参数可快速适配不同设备

    3. 协同工作流：建立 “机械工程师 - 建模师 - 动画师” 三审机制，确保技术可视化的准确性

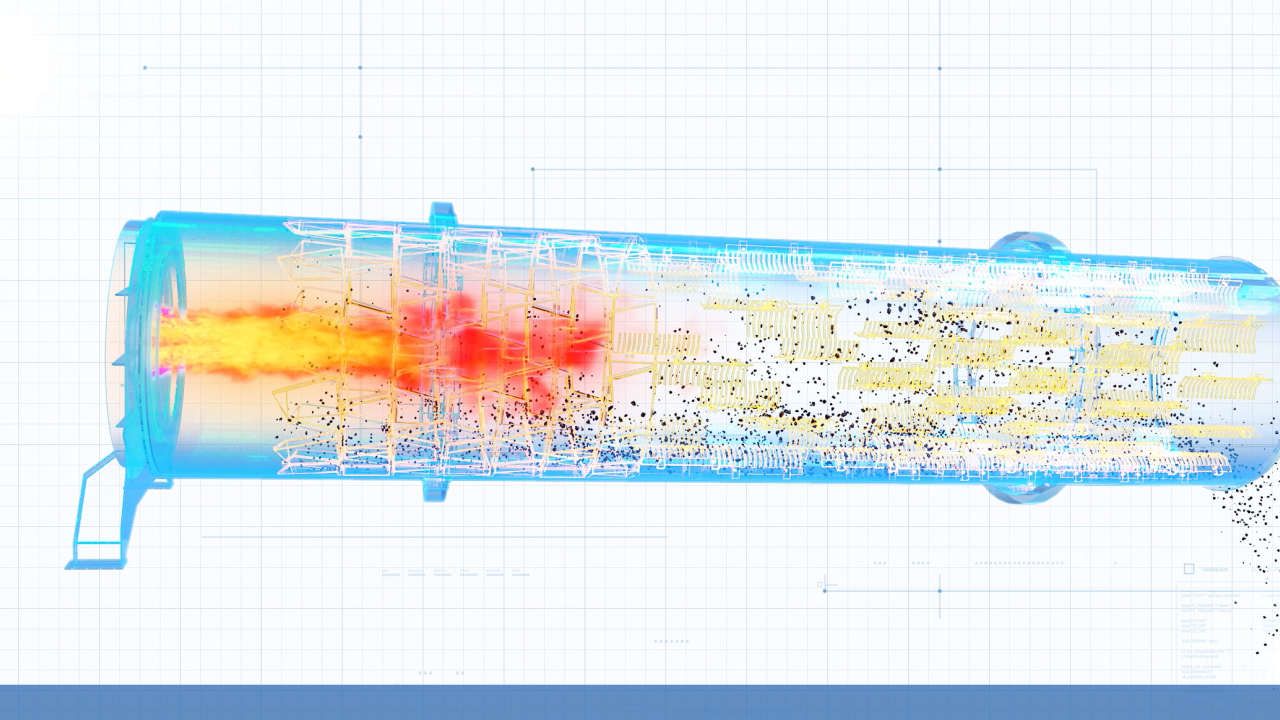

粒子特效

5.3 行业应用启示

该案例为筑路机械行业的技术可视化提供了可借鉴范式：

    • 精度把控：1:1 参数化建模与工程图深度对接，解决 “可视化与实际脱节” 痛点

    • 技术叙事：将专利技术（如预拌发育工艺）转化为直观动画语言，降低客户理解成本

    • 跨域协同：机械工程与影视制作技术融合，实现 “技术准确性 + 视觉吸引力” 双重目标

6 总结

    吉林原进路机厂拌再生一体式沥青搅拌站动画项目，通过 8 人团队的跨学科协作，历时 35 个工作日完成从技术拆解到视觉呈现的全流程创作。项目以 SolidWorks 参数化建模为基础，借助 C4D 动画系统、XP 粒子特效与 Octane 渲染技术，实现了设备结构与生产工艺的高精度可视化，既展现了原进路机 25 年的技术积淀，也为工业设备三维动画制作树立了新标杆。

    同时作为动画案例的动画制作公司，我们也积累了丰富的筑路机械行业经验，为用户交付了满意的动画作品。
