生活垃圾热解气化工艺设备三维动画案例 返回列表

案例展示

1、 项目背景：技术可视化的双向需求契合

    在 “双碳” 战略与美丽乡村建设政策驱动下，县域生活垃圾处理成为环保领域的攻坚重点。北京华宇辉煌生态环保科技股份有限公司（以下简称 “华宇辉煌”）针对县域垃圾 “产量小、成分杂、波动大” 的痛点，历时三年研发出 HLE 系列生活垃圾热解气化系统 —— 这套集成了 “预处理 - 热解 - 净化 - 资源化” 全流程的智能装备，通过一燃室与二燃室的同心结构设计、气味双控系统等创新技术，实现了垃圾无害化处理率 100%、渗滤液零排放的突破。

北京华宇辉煌

    但在市场推广中，华宇辉煌遭遇了典型的技术传播困境：面对市政采购方、乡镇环保部门等受众，厚厚的技术手册难以直观呈现设备的核心优势，“一燃室供氧系数 < 0.3 如何抑制氮氧化物”“布朗气净化技术如何脱除焦油” 等专业原理更是难以通过口头讲解说清。

    为破解这一难题，华宇辉煌最终选定我公司制作专项三维动画 —— 这家在石油设备、智能家居等领域拥有众多标杆案例的动画企业，曾凭借精准的技术可视化能力助力客户拿下海外订单，其 “工艺逻辑动画化、技术参数可视化” 的创作理念与华宇辉煌的需求高度契合。

    此次合作的核心目标明确且多元：既要面向技术受众完整呈现 HLE 系统的 12 个核心工艺环节，又要向决策层直观展示 “日处理 50 吨垃圾可转化 3000kWh 电能” 的资源化价值；既要满足展会 4K 大屏播放的视觉震撼需求，又要适配线上传播的碎片化观看场景。数字星尘最终交付的 3 分 07 秒三维动画，成为连接技术创新与市场认知的关键桥梁。

2、 动画制作全流程：工艺逻辑与视觉语言的深度融合

    公司采用 “五阶段全周期创作体系”，将 HLE 系统的工艺流程拆解为 28 个可视化节点，通过 SolidWorks、C4D、Octane Render、XP 粒子等工具的协同应用，实现了技术真实性与视觉表现力的统一。每个制作阶段均与工艺环节形成精准映射，让动画创作过程成为工艺原理的二次解读。

2.1 需求拆解与工艺可视化规划

    三维动画的精准度始于对工艺逻辑的深刻理解。公司组建了由 “ 动画导演 + 机械建模师” 构成的专项小组，与华宇辉煌的技术团队开展三轮深度对接，最终输出《工艺可视化需求清单》与《分镜脚本蓝皮书》，明确了两大核心创作准则：

    工艺还原准则：所有设备尺寸比例严格遵循 1:1 工程图纸，热解温度、气体流速等关键参数需与设备运行数据一致，如二燃室温度必须稳定展示在 1100℃±50℃范围。

    视觉叙事准则：采用 “宏观系统 - 微观机理 - 数据呈现” 的三层叙事结构，既展示整体设备布局，又拆解  炉内反应细节，最终以动态图表呈现排放指标。

在分镜设计环节，团队创新采用 “工艺时间轴 + 视觉焦点轴” 双轴定位法。以热解气化核心环节为例，分      镜脚本精确标注：“02:15-02:48（时间轴）：一燃室内部反应场景，视觉焦点从进料口下移至搅拌轴，再切换至烟气孔道（焦点轴），同步叠加温度传感器数据弹窗”。这种设计确保了动画既不会偏离工艺逻辑，又能引导观众捕捉关键技术信息。

2.2 高精度建模：设备结构的构建

    建模阶段的核心任务是将二维工程图转化为可动画的三维数字模型，这一过程直接决定了工艺呈现的准确性。数字星尘采用 “SolidWorks 打底 + C4D 优化” 的双软件 workflow，完美还原 HLE 系统的复杂结构：

厂区

    核心设备建模：首先通过 SolidWorks 导入华宇辉煌提供的 STEP 格式工程文件，精确构建热解气化炉、高效旋风除尘器等 17 台核心设备的三维模型。在制作热解气化炉时，建模师特别注意还原其 “一燃室居中、二燃室环绕” 的同心结构，炉壁厚度、烟气孔道直径等细节均与实物完全一致。对于一燃室下部的搅拌轴，不仅还原了其螺旋叶片的螺距参数，还通过细分曲面技术呈现了叶片表面的耐磨涂层纹理。

    辅助系统建模：采用 C4D 的 MoGraph 模块批量生成布袋除尘器内的 120 条过滤袋，通过克隆工具确保每根滤袋的间距（15cm）、长度（2.2m）完全统一。同时用 PS 设计设备标识系统，为不同管道赋予差异化视觉编码 —— 红色代表高温烟气管道、蓝色代表冷却水管、绿色代表可燃气体输送管，这种视觉编码在后续动画中持续强化，帮助观众快速理解物料流向。

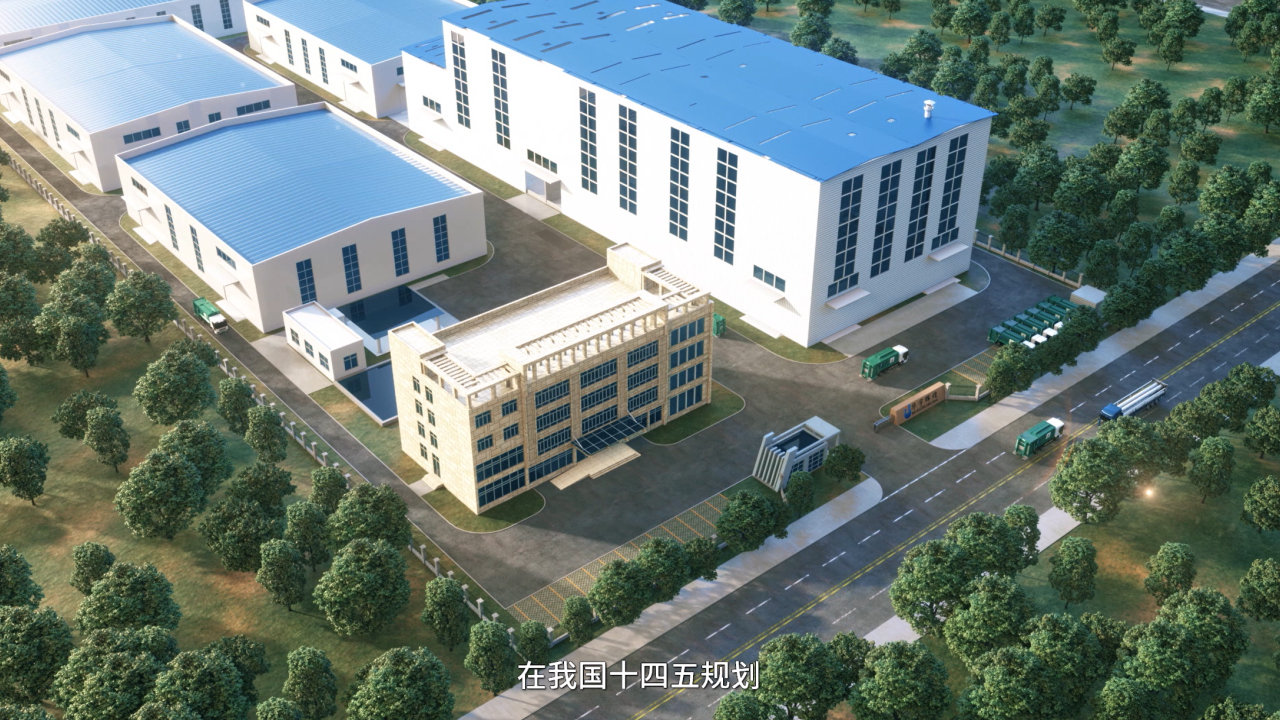

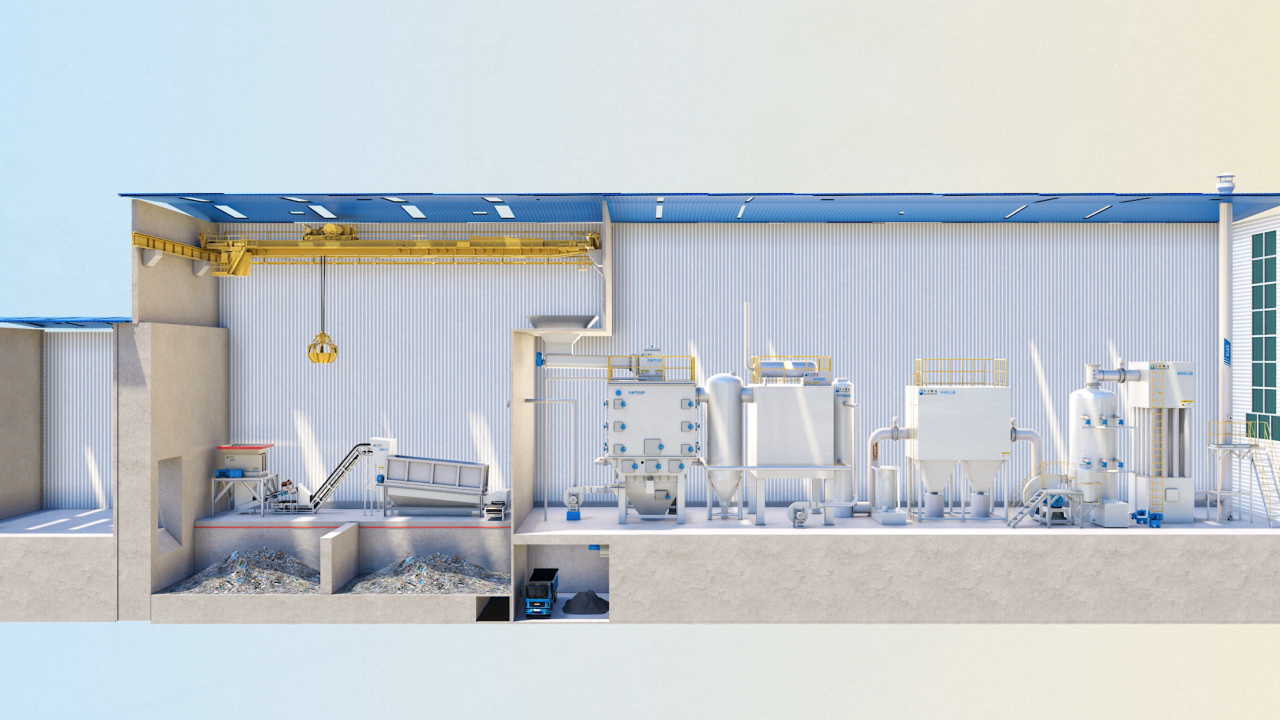

    场景环境建模：为增强代入感，搭建了县域垃圾处理厂的简化场景，包括封闭卸料车间、设备操作平台、烟气排放烟囱等环境元素。场景中的地面纹理、设备基础螺栓等细节虽非工艺核心，但通过 Substance Painter 绘制的材质贴图，提升了整体画面的真实感，为后续工艺演示奠定场景基础。

    建模完成后，团队通过 SolidWorks 的干涉检查功能验证模型合理性，确保搅拌轴转动时不会与炉壁发生碰撞，这种工程级的严谨性为后续动画制作扫清了障碍。

2.3 动画设计：工艺流程的动态语言转译

    动画设计是将静态工艺转化为动态叙事的核心环节，数字星尘通过关键帧动画、粒子模拟、物理引擎等技术，将 HLE 系统的 8 大工艺阶段转化为直观可视的画面序列。每个工艺环节的动画设计均对应特定的技术难点与解决方案：

2.3.1 预处理阶段：物料分选的秩序化呈现

    HLE 系统的预处理环节包括垃圾接收、破碎、磁选、筛分四个步骤，核心是实现物料均质化。为展现这一过程，动画采用 “宏观流程 + 微观特写” 的切换叙事：

    镜头从垃圾运输车驶入卸料车间开始，通过 C4D 的摄像机运动路径功能，模拟从高空俯瞰到地面跟踪的视角变化。当垃圾卸入全封闭负压储池时，XP 粒子系统启动，生成淡蓝色的气流粒子 —— 这些粒子以缓慢的涡流形态流动，既表现了储池的负压环境，又通过粒子密度变化暗示臭气被收集处理的过程。抓斗起重机抓取垃圾的动作通过关键帧精确控制，其上升高度（3.5m）、移动速度（0.8m/s）均参照设备实际运行参数，机械爪的开合角度则通过表达式控制，确保抓取量与给料机的进料速度匹配。

系统概览

    破碎环节的动画设计重点在于表现物料的物理变化。建模师为垃圾物料创建了多种基础模型（塑料瓶、纸张、厨余等），通过 XP 粒子的动力学模块赋予其物理属性。当物料进入破碎机时，动画通过粒子破碎效果模拟不同垃圾的破碎过程 —— 塑料瓶模型沿预设破碎线解体为小块，纸张模型则通过粒子分散效果表现撕碎状态，同时伴随破碎刀盘的旋转动画（转速设置为 120r/min）。

    磁选与筛分环节采用 “对比可视化” 手法：磁选机工作时，通过 C4D 的磁场模拟功能，使代表金属的灰色粒子被吸附到磁辊表面，而非金属粒子则继续下落，两种粒子的运动轨迹通过不同颜色的运动路径线标注；筛分机的振动效果通过 C4D 的震动标签实现，筛网的上下振幅控制在 5cm，符合设备实际运行参数，不同粒径的物料通过筛网后分层下落，最终形成均匀的混合物料，为后续热解环节做好准备。

    整个预处理阶段的动画节奏由缓至快，通过摄像机剪辑点与物料运动节奏的匹配，既展现了各设备的协同工作，又突出了 “均质化” 这一核心目标。

2.3.2 热解气化阶段：炉内反应的微观机理可视化

    热解气化是 HLE 系统的核心环节，涉及干燥、热解、氧化、还原四个反应层，因发生在密闭炉体内，其机理可视化是动画制作的最大难点。数字星尘通过 “温度场渲染 + 粒子反应模拟 + 设备动作同步” 的三重技术组合，成功破解这一难题：

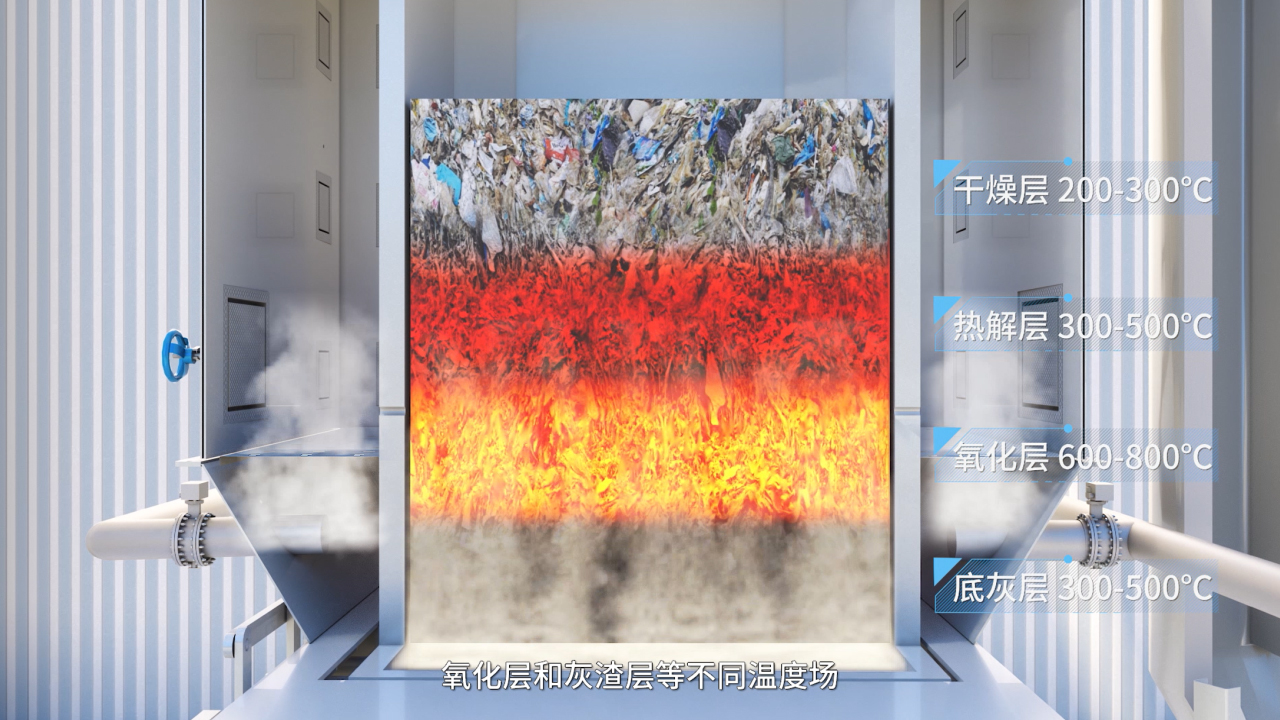

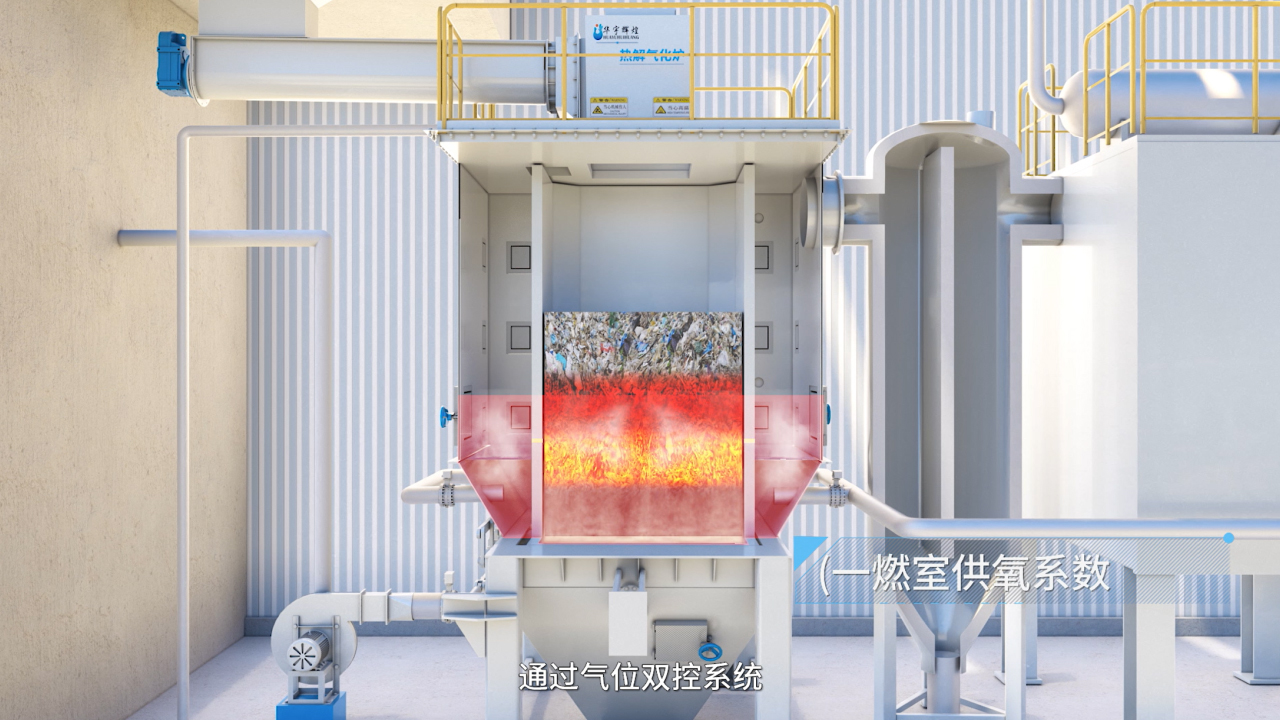

    镜头首先推进至热解气化炉顶部，跟随预处理后的物料通过进料通道进入一燃室。当物料落在炉排上时，Octane Render 的体积渲染功能启动，通过渐变的橙红色调呈现炉内的温度梯度 —— 从顶部干燥层的 200-300℃（浅黄色），到中部热解层的 300-500℃（橙红色），再到底部氧化层的 600-800℃（深红色），底灰层300-500℃。温度数值通过 AE 后期添加的动态文本框实时显示，文本颜色随温度变化同步调整，形成直观的温度认知。

一燃室

    一燃室下部的搅拌轴动画是技术亮点之一。动画师通过关键帧控制搅拌轴的旋转（转速 0.5-2r/min 可调），其螺旋叶片的运动带动物料缓慢下移，物料模型随叶片运动轨迹发生位置变化，同时通过形变动画模拟物料在高温下的收缩、碳化过程。为表现 “反应分层调控” 的技术优势，XP 粒子系统生成三种不同颜色的粒子代表不同反应产物 —— 白色粒子（水蒸气）从干燥层上升，蓝色粒子（可燃气体）从热解层析出，灰色粒子（灰渣）向氧化层下沉，三种粒子的运动速度与轨迹严格对应各反应层的物理参数。

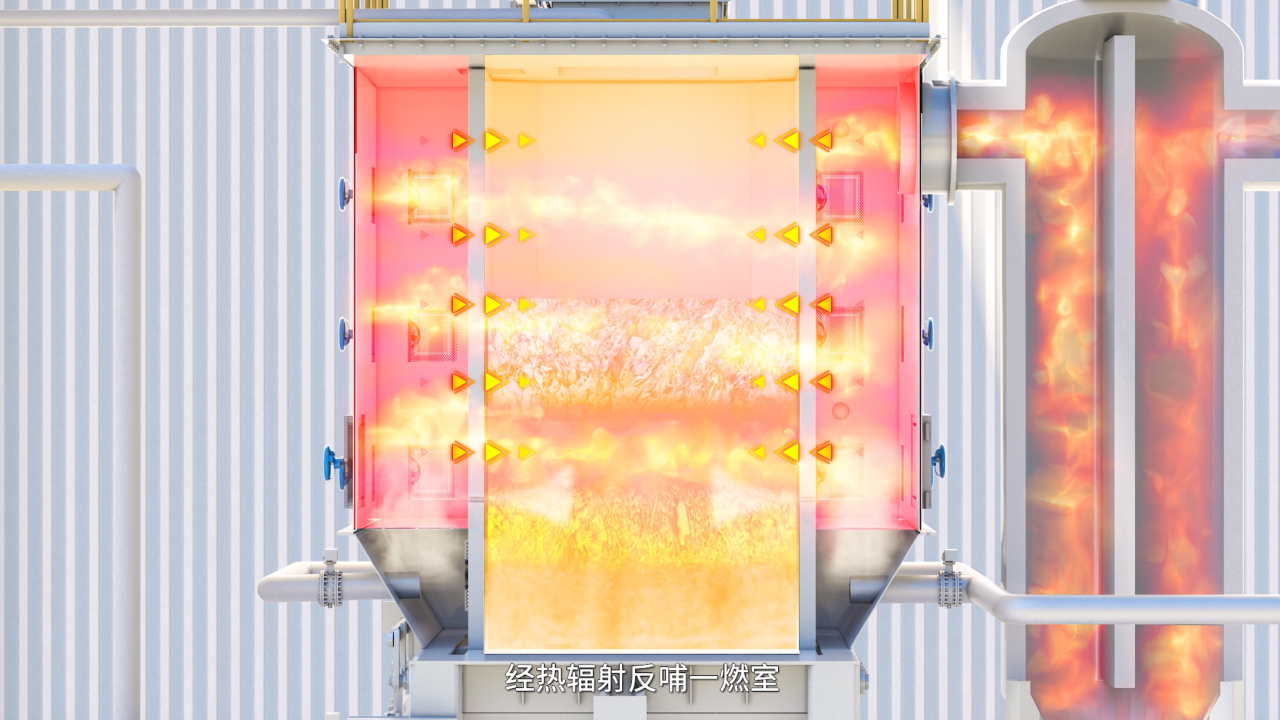

    二燃室的动画设计聚焦于烟气的彻底燃烧。当一燃室产生的烟气通过下部孔道进入二燃室时，XP 粒子系统生成大量淡蓝色的烟气粒子，这些粒子在二燃室内形成螺旋上升的气流形态（模拟炉体的导流结构）。当二次风机送入空气时（通过绿色粒子流表现），烟气粒子突然爆发为橙黄色的火焰粒子，Octane Render 实时计算火焰的光照效果，使二燃室壁面呈现出真实的高温炙烤质感。同时，动画通过动态文本标注二燃室的温度（1100℃）与停留时间（2 秒以上），直观解释了 “烟气彻底燃烧” 的技术原理。

热解气化

    整个热解气化阶段的动画时长占比近 20%，通过粒子模拟与温度场渲染的结合，将原本不可见的化学反应转化为清晰可辨的视觉语言，充分展现了 HLE 系统 “分层调控、高效产气” 的技术优势。

2.3.3 余热利用阶段：能量转化的流程化演示

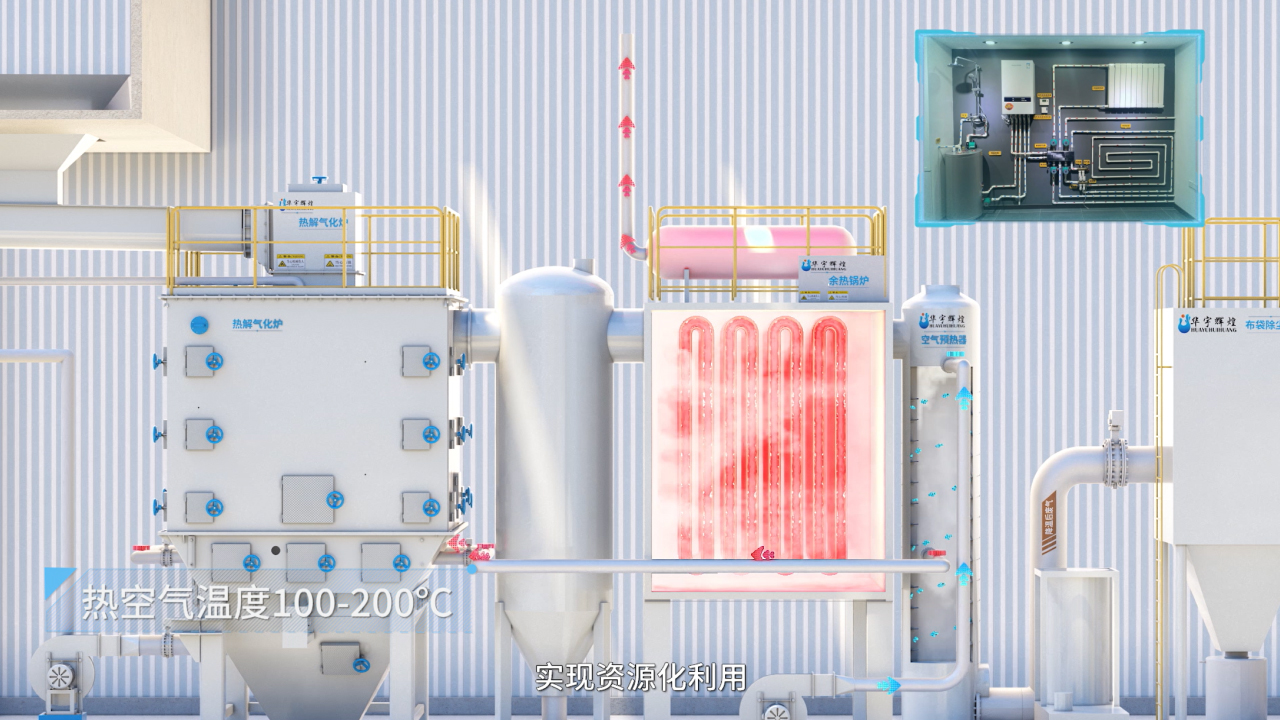

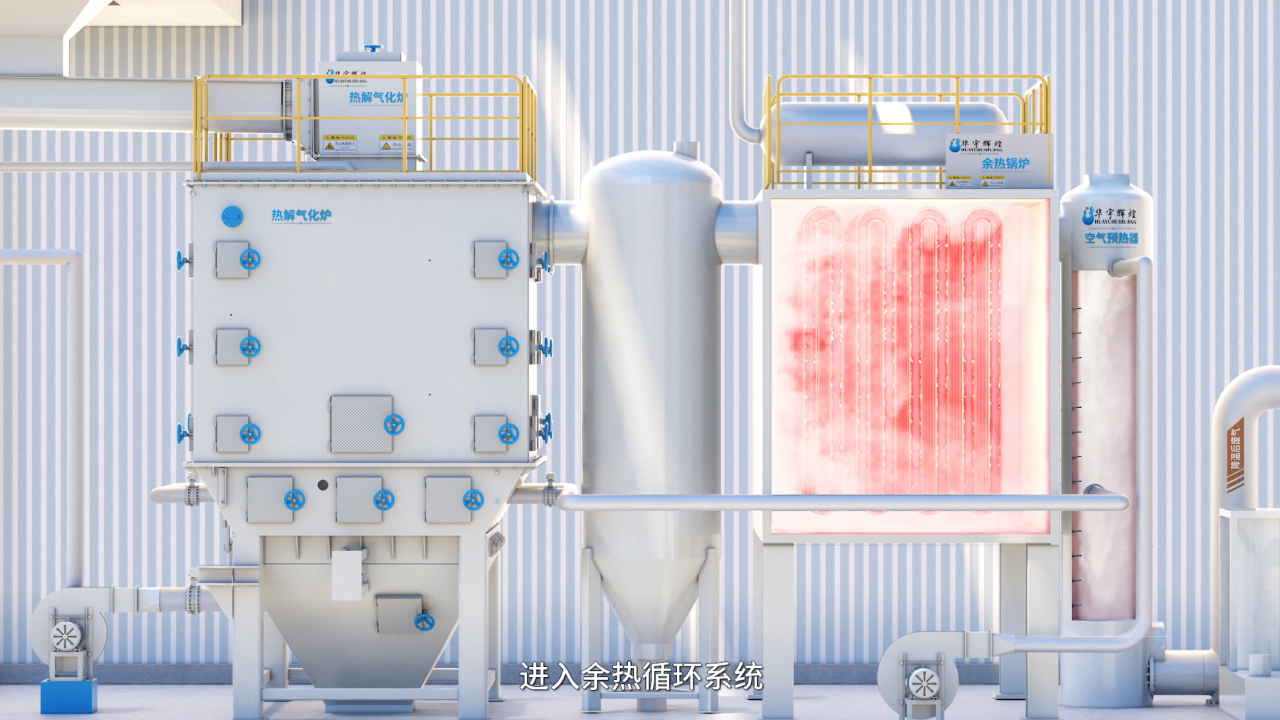

    余热利用环节的核心是高温烟气向蒸汽的能量转化，动画设计重点在于表现热量传递与物质状态变化。镜头从二燃室出口跟随高温烟气（红色粒子流）进入余热锅炉，通过 Octane Render 的热辐射效果，使锅炉壁面随烟气流动逐渐升温，表面光泽度随之变化。

    锅炉内部的换热管采用透明材质渲染，当烟气流过换热管时，管内的水模型通过渐变的蓝色到白色表现温度升高过程 —— 蓝色代表常温水（25℃），浅蓝色代表温水（80℃），白色代表饱和蒸汽（170℃）。蒸汽的产生通过 XP 粒子的蒸发效果模拟：水分子粒子在换热管表面聚集，达到一定温度后转化为细小的白色蒸汽粒子，这些粒子上升至蒸汽集箱后汇聚成连续的蒸汽流，通过管道输送至发电机。

余热利用

    发电机的动画设计采用 “机械动作 + 能量可视化” 结合的方式：汽轮机叶片的旋转通过关键帧控制，转速随蒸汽流量变化（蒸汽粒子密度高时转速加快），同时通过金色粒子流从发电机流向电网模型，粒子流的亮度变化对应发电量波动，直观展现了 “垃圾变电能” 的资源化过程。

2.3.4 烟气净化阶段：多工艺协同的净化路径呈现

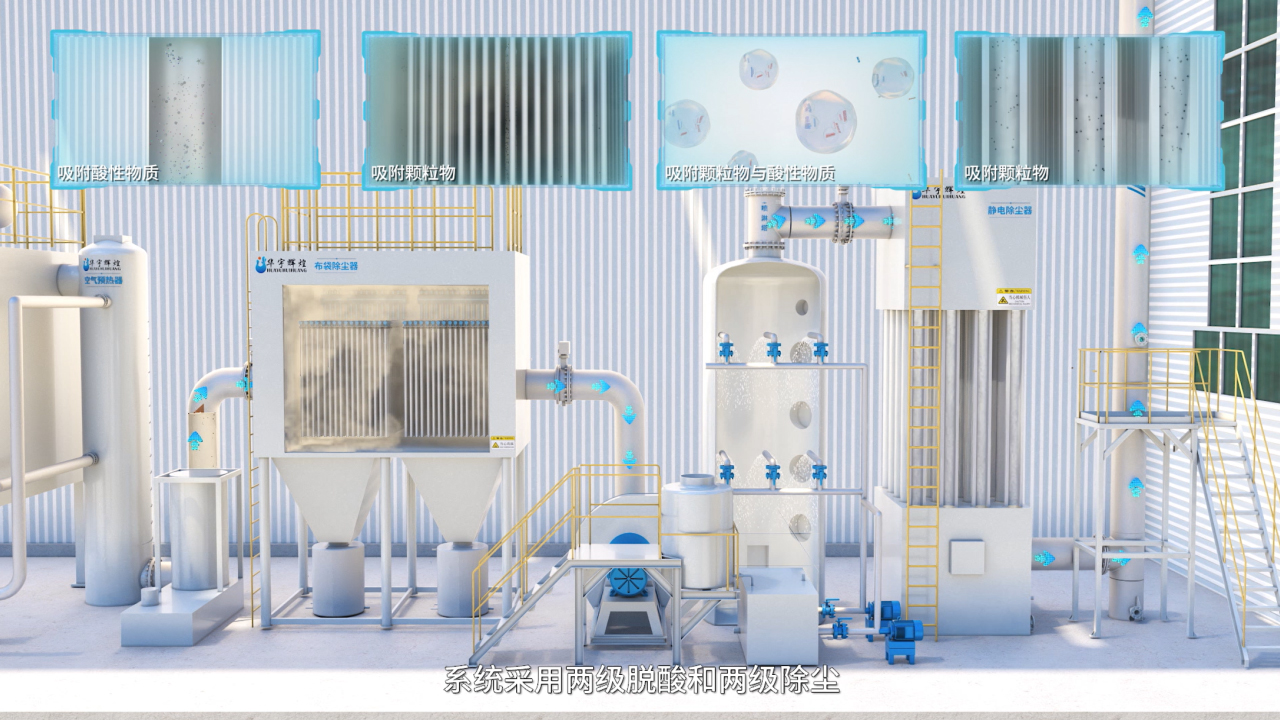

    HLE 系统的烟气净化采用 “急冷 - 脱酸 - 除尘 - 吸附” 四级工艺，动画通过粒子流的形态变化与设备动作的同步，清晰呈现污染物的去除过程：

    急冷塔环节，镜头跟随烟气粒子（淡灰色）进入塔体，Octane Render 的体积雾效果模拟塔内的低温环境。当喷淋装置启动时，蓝色的冷却水粒子以锥形喷雾形态喷出，与烟气粒子碰撞后，烟气粒子的运动速度明显减缓，颜色从灰色逐渐变浅，同时屏幕角落弹出温度变化图表 —— 红色曲线从 500℃快速降至 200℃以下，直观展现急冷效果。冷却水粒子下落至塔底后，通过循环泵的动画（转速 1500r/min）表现水循环利用过程。

余热循环系统

    脱酸塔的动画设计聚焦于化学反应的可视化。建模师在塔内设置了喷淋层与填料层模型，当烟气粒子与碱性喷淋液（绿色粒子）接触时，通过粒子融合效果模拟中和反应 —— 代表酸性污染物的红色粒子与绿色粒子结合后变为无色粒子，同时在画面右侧出现动态数据框，显示 “HCl 去除率> 95%、SO₂去除率 > 90%”。这种 “粒子反应 + 数据标注” 的方式，将抽象的化学净化效果转化为直观的视觉信息。

    高效旋风除尘器的动画基于华宇辉煌的专利技术设计。当烟气进入除尘器壳体时，XP 粒子系统模拟强旋风场，使烟气粒子沿壳体内壁高速旋转（旋转速度通过湍流场控制）。在离心力作用下，代表粉尘的深色粒子被甩向壁面并下落至冷却出渣器，而净化后的烟气粒子则通过中心导流管上升。为表现布朗气辅助净化效果，动画在壳体上部增加了蓝色的布朗气粒子喷射效果，这些粒子与残留的焦油粒子接触后，通过粒子燃烧效果模拟焦油的高温裂解过程，同时标注 “焦油去除率> 98%” 的技术参数。

除尘系统

    布袋除尘器环节采用 “群体动画 + 个体特写” 的表现手法。120 条滤袋通过克隆动画实现同步的过滤动作，当烟气粒子穿过滤袋时，代表粉尘的粒子被阻挡在滤袋表面，形成薄薄的粉尘层。清灰过程通过脉冲喷射动画表现 —— 压缩空气粒子以高速射流形态喷入滤袋，使滤袋产生膨胀、振动的形变效果，表面的粉尘粒子随之脱落，落入灰斗。动画特别设计了单条滤袋的特写镜头，通过透明材质渲染展现滤袋内部的纤维结构与粉尘过滤机理，让观众理解 “高效除尘” 的技术本质。

2.3.5 残渣处理与监测系统：闭环流程的完整性展示

    作为工艺流程的收尾与保障环节，残渣处理与监测系统的动画设计重在体现 “无害化” 与 “智能化”：

灰渣处理环节，镜头跟随冷却出渣器排出的灰渣粒子（灰白色）进入冷却池，通过粒子降温效果模拟灰渣从 500℃降至常温的过程。冷却后的灰渣通过输送带输送至成型机，动画通过模型形变效果表现灰渣被压制成型的过程，最终呈现出灰色的块状残渣，旁边弹出文字说明 “灰渣可作为建材原料，资源化利用率 100%”。

    监测系统的动画是 HLE 系统 “智能化” 优势的集中体现。动画通过 C4D 的标签系统，在一燃室、二燃室、净化管道等关键位置设置了传感器模型（红色圆点标识）。当设备运行时，传感器模型周期性闪烁，同时通过 AE 绘制的蓝色数据流将温度、压力、氧含量等参数实时传输至中央控制室的监控屏幕。监控屏幕上的动态图表直观展示了各参数的变化曲线 —— 一燃室温度稳定在 850℃左右，氧含量维持在 12% 以下，排放烟气中的 CO 浓度低于 10mg/m³，这些数据均严格参照华宇辉煌提供的设备运行报告，通过 “动画演示 + 数据佐证” 的方式，强化了设备的可靠性与环保性。

2.4 渲染合成：视觉质感与信息传递的优化升级

    渲染与合成是提升动画专业度的关键环节，数字星尘通过 Octane Render 的物理渲染引擎与后期合成技术，实现了技术真实性与视觉冲击力的平衡：

渲染合成

    渲染设置：采用 Octane Render 的路径追踪模式，全局光照强度设置为 1.2，反射深度限制为 8 层，确保设备金属部件的反光效果与玻璃视窗的通透感符合真实物理规律。针对热解炉等高温场景，特别启用体积光效果，使炉内的火焰与烟气呈现出自然的光影衰减。渲染分辨率设置为 1920×1080，帧率 25fps，单帧渲染时间约 4 分钟，整个项目累计渲染时长超过 200 小时。

    材质与灯光设计：为不同设备定制专属材质 —— 热解炉壁采用兼具金属质感与耐高温特性的材质，通过调整粗糙度参数（0.2）表现表面的氧化质感；过滤袋采用半透明的布料材质，通过 Subsurface Scattering 效果模拟光线穿透质感；管道采用带反射层的金属材质，使粒子流的运动轨迹通过管壁反光间接呈现。灯光设计采用 “三点布光法”，主光模拟自然光从厂房顶部照射，辅光强化设备细节，背光勾勒设备轮廓，同时在高温区域添加橙黄色的补光，增强温度感。

    后期合成：在 AE 中完成画面拼接、色彩校正、信息叠加等工作。色彩上采用 “工业科技风” 配色方案，设备主体为深灰色，工艺介质通过鲜明色彩区分（烟气红、水流蓝、蒸汽白）；信息叠加采用 “轻量化标注” 原则，关键参数文本采用半透明背景，避免遮挡核心工艺画面，同时通过 AE 的表达式控制文本随动画进度实时更新。PR 则负责不同版本的剪辑工作，完整版注重流程完整性，精简版则提炼热解、净化、资源化三大核心场景，确保在短时间内传递关键信息。

2.5 审核优化：工艺准确性的多轮校验

    为确保动画内容的专业性，公司建立了 “三级审核机制”：首轮由华宇辉煌的工艺工程师审核工艺逻辑，重点校验热解温度、气体流速等参数的准确性；二轮由设备操作技师审核设备动作，确保搅拌轴转动、阀门开关等动作符合实际操作规范；三轮由市场人员审核信息传达效果，确保非专业受众能够理解核心优势。

    根据审核反馈，团队进行了两处关键优化：一是调整了二燃室的烟气流动轨迹，使其更符合同心炉体的气流分布规律；二是增加了净化前后烟气成分的对比图表，通过柱状图直观展示污染物去除效率。最终交付的动画不仅通过了华宇辉煌的技术认证，还获得了环保行业专家的高度评价，认为其 “实现了工程精度与视觉效果的完美统一”。

3、 技术优势解析：动画技术与工艺价值的协同增效

    公司的三维动画不仅是工艺流程的简单演示，更是通过技术创新实现了工艺价值的深度放大。其技术优势集中体现在三个维度：

3.1 工程级建模技术：工艺真实性的底层保障

    将工程建模标准融入动画创作，通过 SolidWorks 与 C4D 的协同工作，实现了设备模型的 “数字孪生” 级还原。这种还原度不仅体现在尺寸比例上，更深入到材料属性、运动机理等核心层面 —— 例如热解炉的耐火砖材质，其导热系数、耐高温极限等物理属性虽未直接展示，但通过 Octane Render 的材质参数设置得到隐性体现，使炉壁的温度分布符合工程实际。

    这种工程级的严谨性带来了显著的传播价值。在某县域垃圾处理项目招标会上，华宇辉煌通过动画展示热解气化炉的内部结构时，招标方技术代表特别关注到搅拌轴的螺旋叶片设计，动画中叶片与炉壁的间隙（15mm）与设备实际参数完全一致，这种细节上的精准性极大增强了技术可信度，成为中标关键因素之一。

3.2 粒子与渲染技术：微观机理的可视化突破

    XP 粒子与 Octane Render 的组合应用，解决了垃圾热解气化过程中 “不可见机理可视化” 的行业难题。在热解反应模拟中，XP 粒子不仅能表现物料的物理形态变化，更能通过粒子属性（颜色、大小、速度）的动态变化暗示化学反应进程 —— 代表有机物的粒子在高温区域逐渐变小并转化为气体粒子，这种可视化处理使 “热解产气” 的抽象概念变得具体可感。

    Octane Render 的体积渲染技术则为温度场、气流场的展示提供了强大支撑。在二燃室场景中，体积雾与热辐射效果的结合，使 1100℃的高温环境不再是单纯的数字标注，而是通过橙红色的光晕扩散、空气的扭曲变形等视觉元素被感知。这种 “感知化” 的展示方式，比单纯的技术手册更能让非专业受众理解 “彻底燃烧除害” 的工艺价值。

3.3 信息可视化设计：技术价值的高效传递

    公司创新性地将数据可视化技术融入工艺演示，通过动态图表、参数弹窗、流程箭头等视觉元素，实现了 “技术语言” 到 “传播语言” 的转化。在烟气净化环节，动画没有停留于设备动作的展示，而是通过 AE 制作的动态折线图，实时呈现烟气温度、污染物浓度等参数的变化曲线，使 “四级净化效率 > 99%” 的技术优势一目了然。

    这种信息可视化设计大幅降低了技术认知成本。华宇辉煌的市场人员反馈，在动画制作前，向客户解释 “布朗气焦油脱除技术” 平均需要 40 分钟，且效果参差不齐；动画制作后，通过粒子反应与数据图表的结合展示，客户平均 10 分钟就能理解该技术的核心优势，沟通效率提升了 300%。

4、 总结：技术可视化的行业价值与发展启示

    北京华宇辉煌 HLE 生活垃圾热解气化系统三维动画案例，不仅是一次成功的商业合作，更为环保装备行业的技术传播提供了范式意义的参考。公司通过 “工程级还原、科学化转译、高效化传播” 的创作路径，将复杂的环保工艺转化为具有传播力的视觉作品，实现了技术价值与市场认知的精准对接。

    从技术层面看，该案例展现了多软件协同创作的强大能力 ——SolidWorks 的工程精度、C4D 的动画灵活性、Octane Render 的真实感渲染、XP 粒子的机理模拟，形成了一套完整的环保设备可视化技术体系。这种技术体系不仅适用于垃圾热解设备，更可复制到污水处理、固废处置等多个环保细分领域，为行业技术传播提供标准化解决方案。

    从行业价值看，该案例证明了三维动画不仅是 “宣传工具”，更是 “技术载体” 与 “沟通桥梁”。在环保技术快速迭代的今天，技术创新需要匹配相应的传播创新，否则再好的技术也可能 “养在深闺人未识”。实践表明，通过精准的需求拆解、严谨的工艺还原、创新的视觉设计，三维动画能够成为技术创新的 “放大器” 与市场拓展的 “催化剂”。

    北京华宇辉煌与公司的合作案例，最终实现了 “技术被理解、价值被认可、市场被打开” 的多方共赢。这一案例的成功经验，将为更多环保企业的技术传播提供有益借鉴，推动环保装备行业从 “技术竞争” 向 “价值传播 + 技术创新” 的协同竞争转变，为我国生态环保事业的发展注入新的传播动力。
