智能生活垃圾处理设备三维动画案例 返回列表

动画成片

一、引言

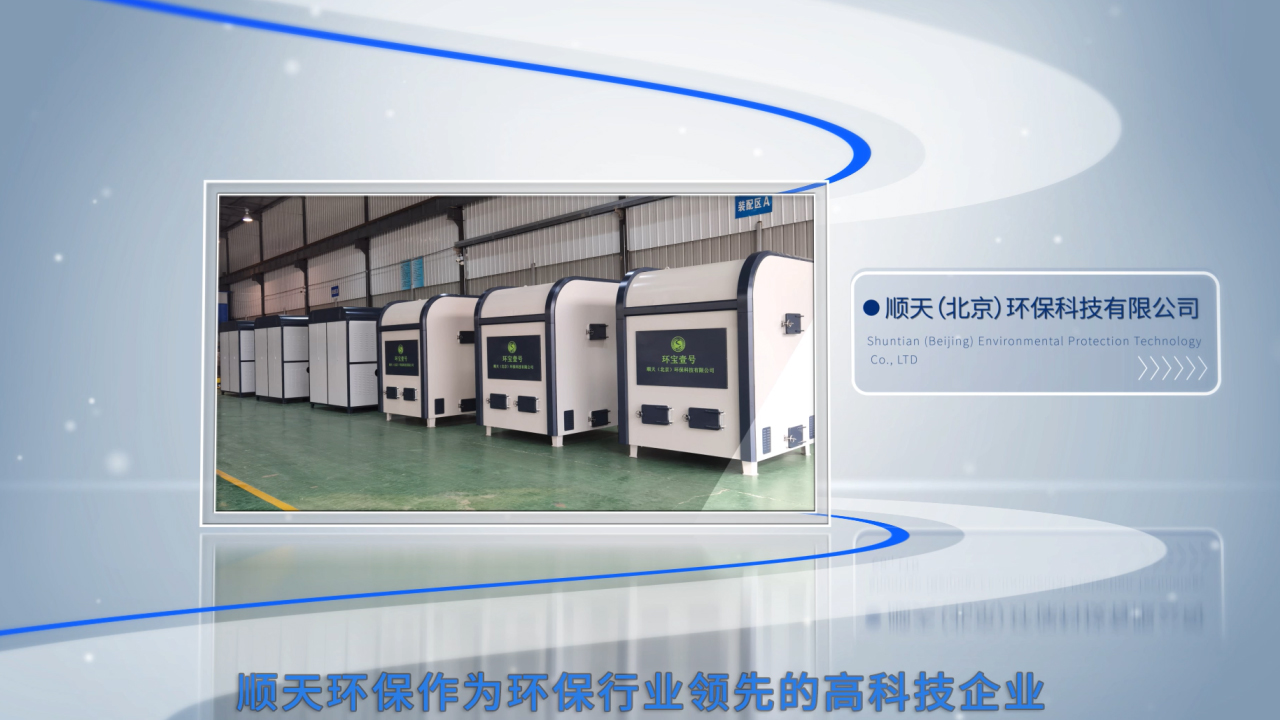

    在 “双碳” 目标与无废城市建设的双重驱动下，生活垃圾处理正从传统的 “末端处置” 向 “源头减量、就地处理” 模式转型。顺天（北京）环保科技有限公司自主研发的 “环保一号” 智能生活垃圾处理设备，凭借其低温磁化裂解核心技术，为城乡生活垃圾提供了一套高效、环保的解决方案。为了将这一复杂的技术体系直观、精准地传递给市场、客户及公众，顺天环保与北京数字星尘动画科技有限公司携手，打造了一部时长 3 分钟、分辨率 1920×1080、帧率 25fps 的三维动画宣传片。

 环保一号

    本文将从 “环保一号” 设备的技术原理、功能优势出发，结合数字星尘动画在SolidWorks、Cinema 4D、Octane Render、XP 粒子、After Effects、Premiere Pro、Photoshop等全流程软件栈中的技术应用，深度剖析该动画案例的制作流程、技术实现及市场价值，展现科技与艺术如何共同推动环保产业的创新与发展。

二、“环保一号” 智能生活垃圾处理设备深度解析

2.1 核心技术原理：低温磁化裂解技术

“环保一号” 的核心竞争力在于其自主研发的低温磁化裂解技术。与传统垃圾焚烧（850℃以上）不同，该技术通过在裂解炉内施加特定磁场，使垃圾中的可磁化物质（如金属、塑料等）被间接磁化，分子间内聚力减小，从而将裂解温度控制在300℃以下。

这一低温环境带来了革命性的环保效益：

• 杜绝二噁英：二噁英的生成峰值温度区间为 300-500℃，“环保一号” 的低温运行直接切断了这一强致癌物的生成条件。

• 低能耗：低温裂解大幅降低了能源消耗，设备日均运行电费仅需 2-5 元，远低于传统处理方式。

• 高减量率：垃圾经处理后，体积可缩减至原来的 1/500 至 1/200，实现了极致的减量化。

 垃圾破碎

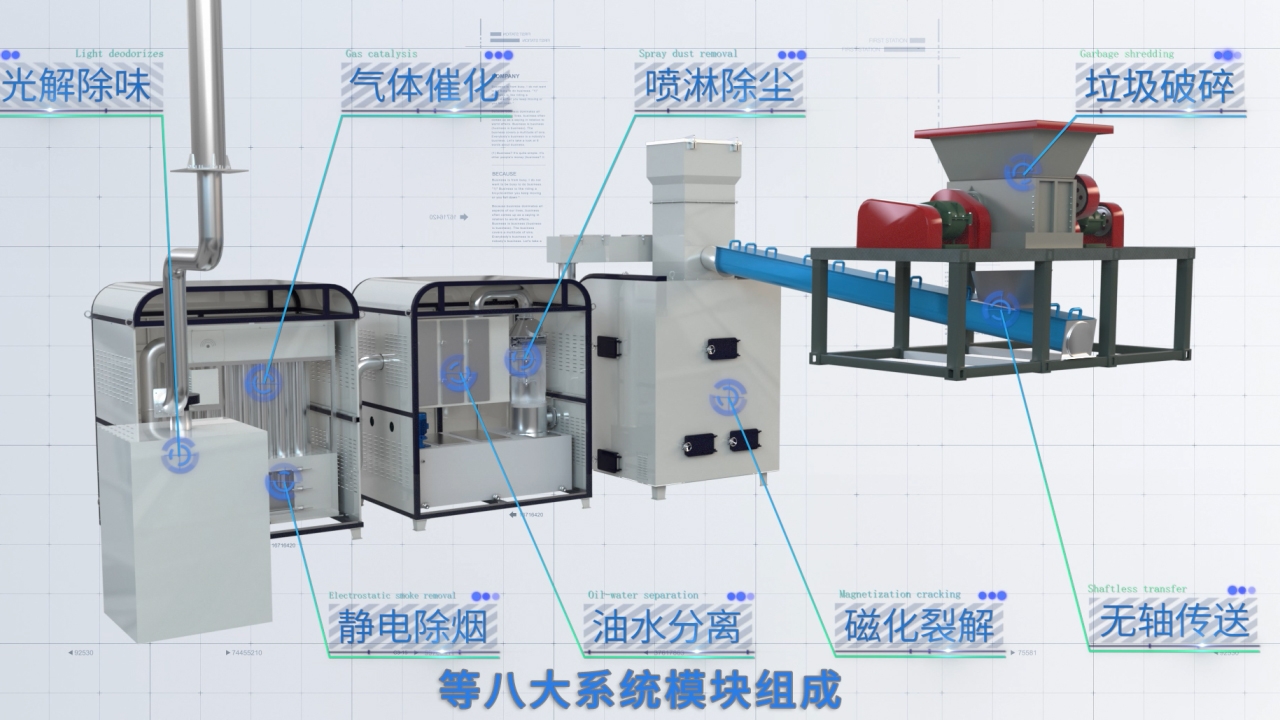

2.2 八大系统模块：全流程闭环处理

“环保一号” 设备由八大功能模块协同工作，构成了一套从垃圾进料到资源再生的完整闭环系统：

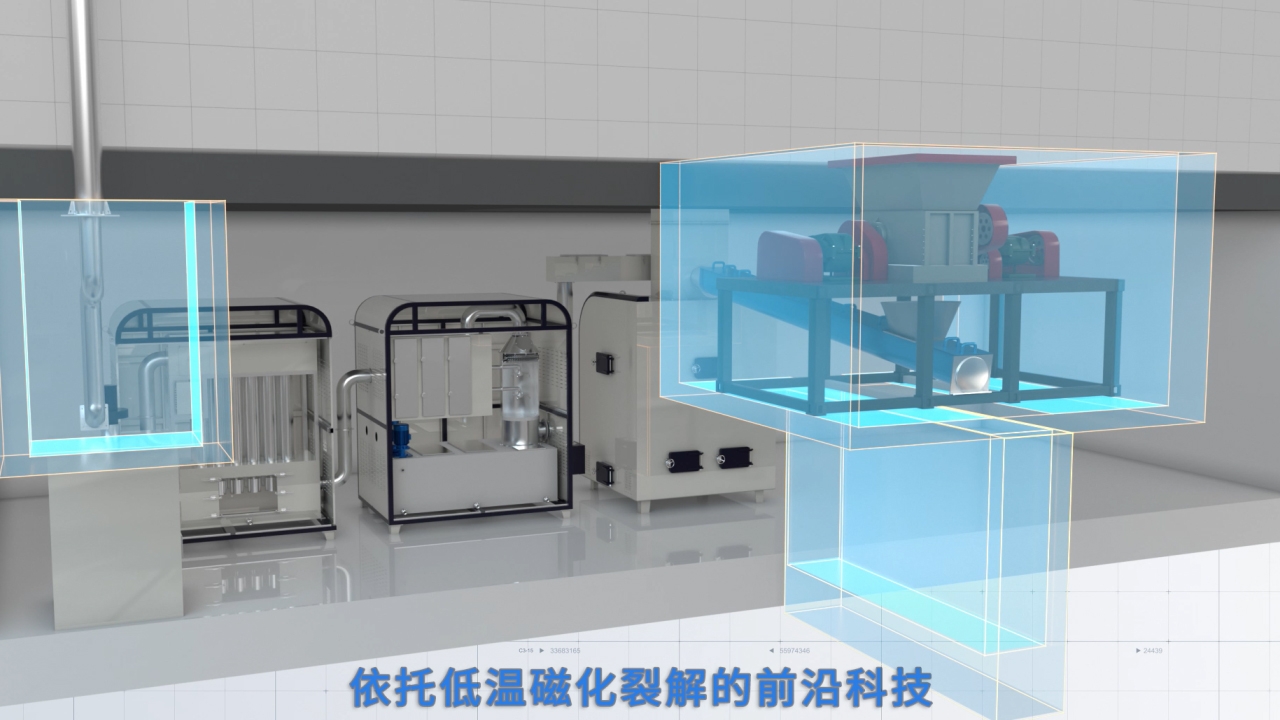

1. 垃圾破碎模块：采用双轴碾压式破碎机，将大件垃圾、包装物等破碎至 50mm 以下的均匀颗粒，为后续裂解创造条件。

2. 无轴传送模块：采用无轴螺旋输送机，有效避免了传统有轴设备易缠绕、堵塞的问题，将破碎后的垃圾平稳输送至裂解炉。

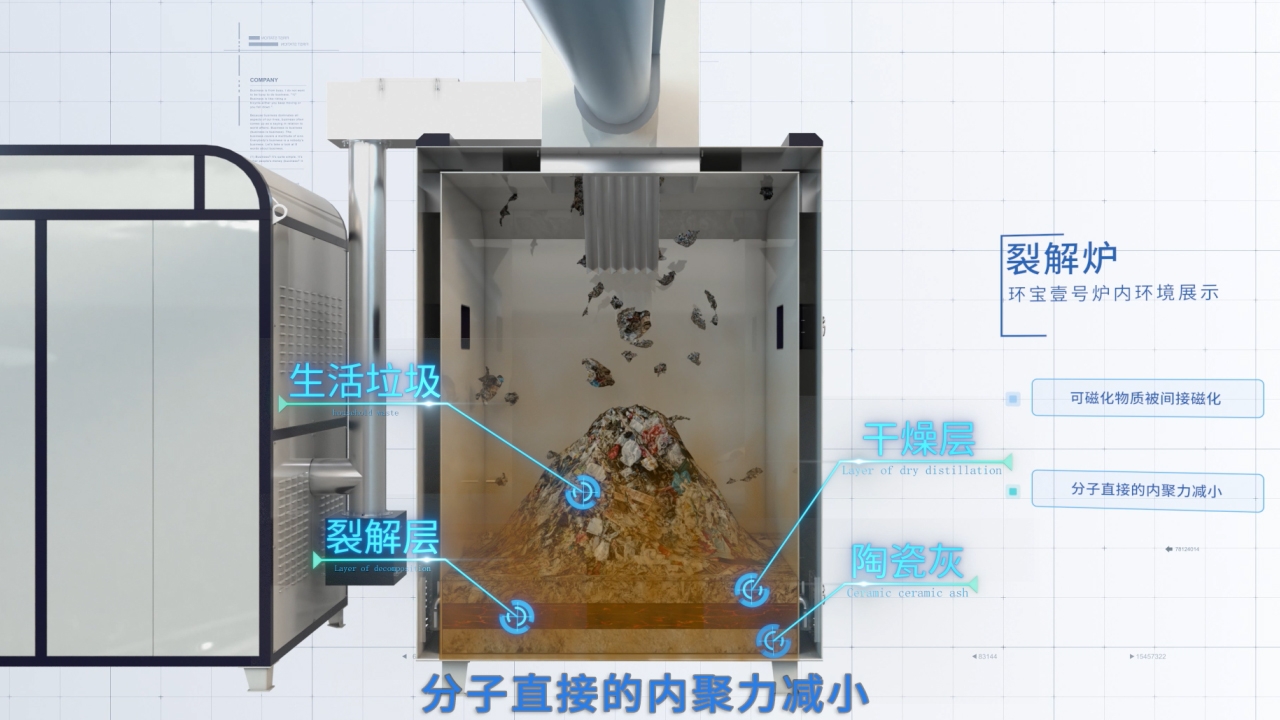

3. 磁化裂解模块：设备的核心单元。垃圾在微负压、无氧的封闭环境中，于 300℃左右进行热解，转化为可燃气体、焦油和固体残渣（陶瓷灰）。

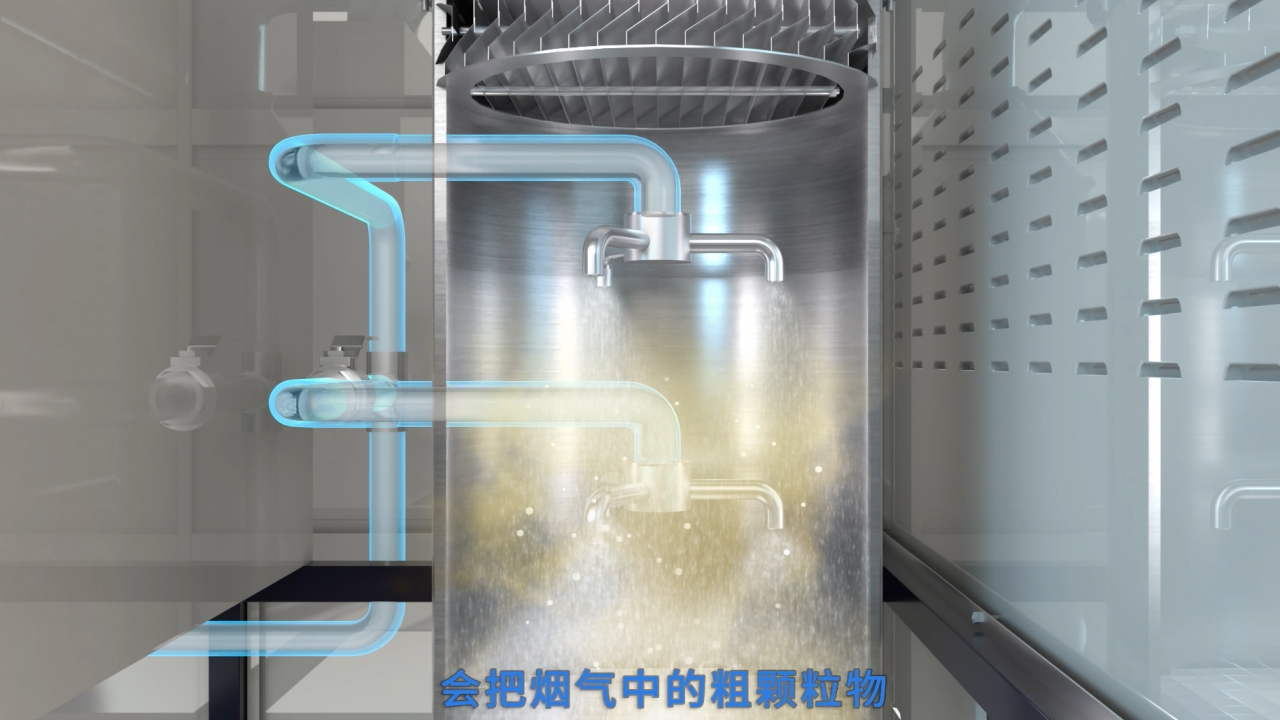

4. 喷淋除尘模块：裂解产生的高温烟气首先进入喷淋塔，通过多级喷淋将烟气中的粗颗粒物和焦油充分过滤、洗涤。

5. 油水分离模块：对喷淋后的气液混合物进行分离，将水分子从烟气中分解去除，同时回收液态焦油进行资源化利用。

6. 静电除烟模块：通过高压静电场，捕捉并去除烟气中残留的微细粉尘和气溶胶，确保烟气的洁净度。

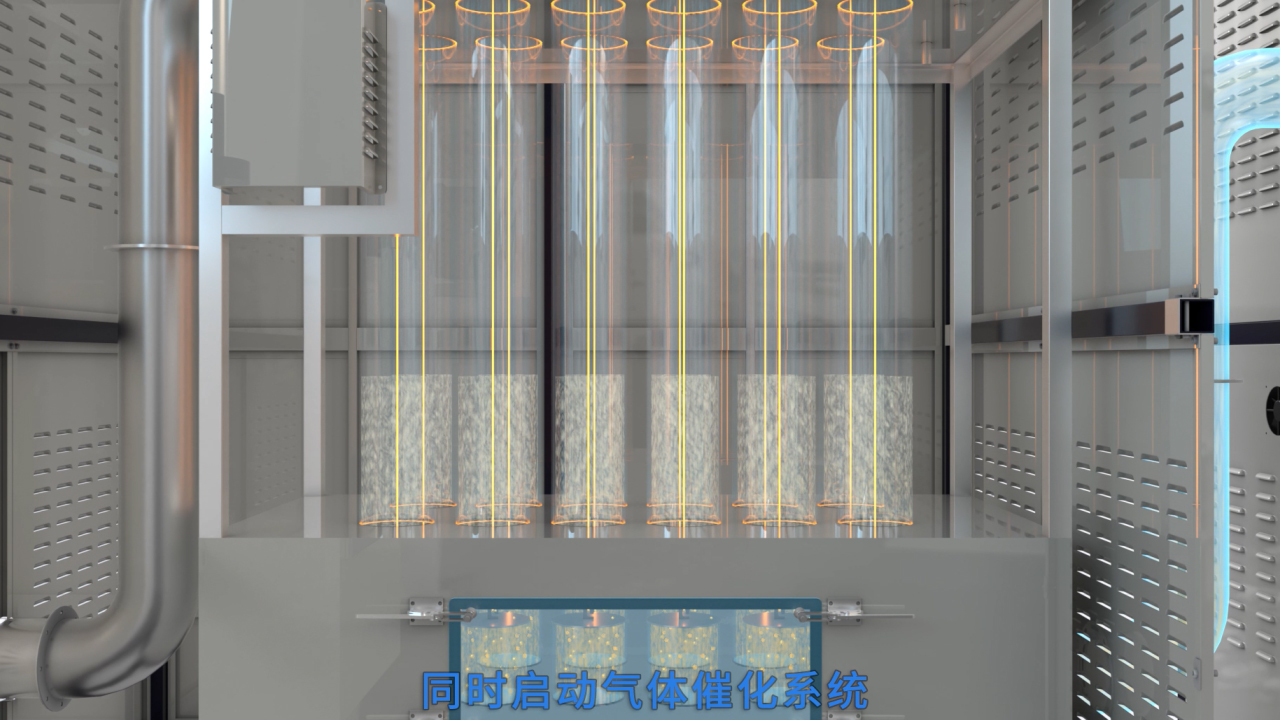

7. 气体催化模块：利用贵金属催化剂，在特定温度下对烟气中的有机污染物（如 VOCs）进行催化氧化分解。

8. 光解除味模块：最后，通过紫外线光解和臭氧氧化技术，彻底分解烟气中的异味分子，确保最终排放的气体无臭无味，优于国家排放标准。

八大模块

2.3 功能优势与应用价值

“环保一号” 设备凭借其独特的技术路线，展现出显著的功能优势和广泛的应用价值：

该设备已成功应用于新疆玛纳斯县、北京丰台区长辛店镇等地，成为乡村振兴和无废城市建设的标杆项目。

三、数字星尘动画：全栈式三维可视化技术赋能环保装备推广

3.1 项目背景与目标

顺天环保的 “环保一号” 设备虽然技术先进，但对于非专业人士而言，其内部复杂的物理和化学反应过程难以通过文字或静态图片清晰解释。为了：

1. 市场推广：在展会、投标等场景中，快速、直观地向客户展示设备的核心优势。

2. 技术科普：向公众和监管部门解释其环保原理，消除认知壁垒。

3. 内部培训：作为新员工和运维人员的培训教材，降低学习成本。

顺天环保选择了在工业可视化领域深耕多年的北京数字星尘动画科技有限公司。

3.2 全流程制作体系：从技术到艺术的转化

数字星尘动画为 “环保一号” 项目构建了一套严谨的全流程制作体系，确保了技术的精准性与艺术的感染力。

3.2.1 前期策划：精准解构技术内核

• 需求拆解：组建了由机械设计工程师、环境工程顾问、动画导演构成的 “铁三角” 团队。机械工程师负责解析设备 CAD 图纸，确保模型精度；环境工程顾问把控工艺流程的科学性；动画导演则负责叙事节奏和视觉呈现。

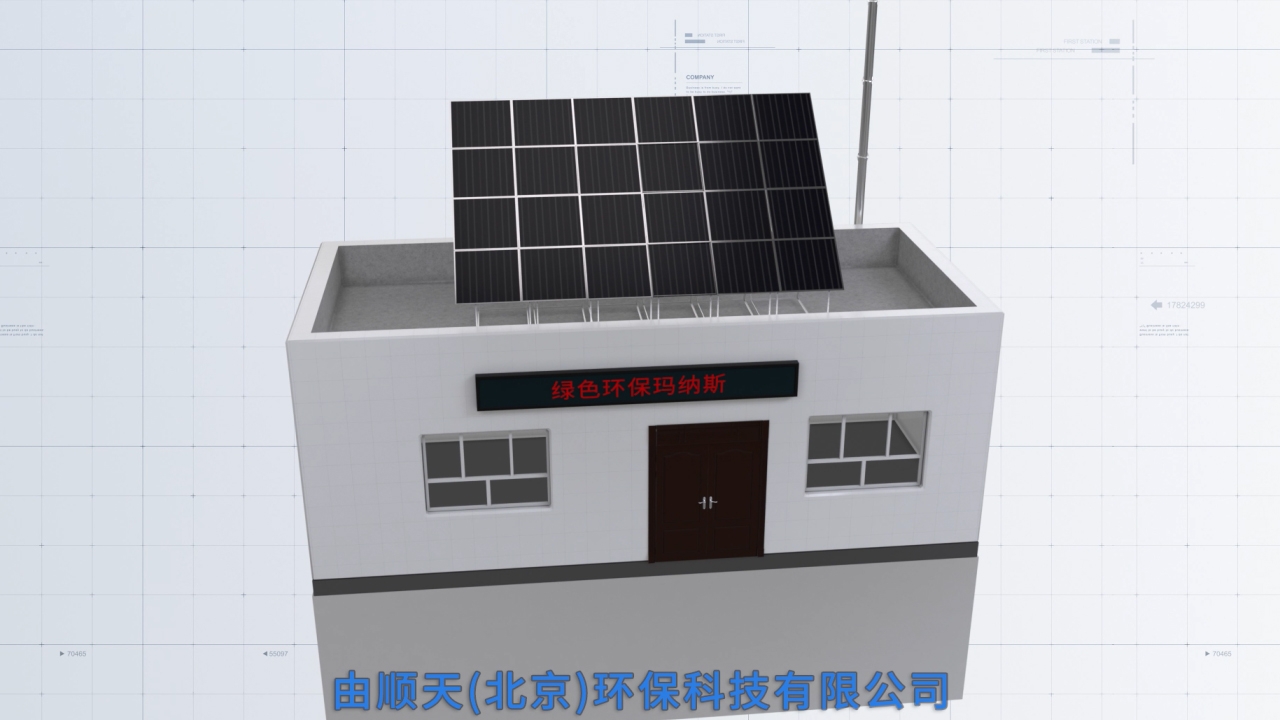

• 脚本设计：采用 “总 - 分 - 总” 的叙事结构。开篇以航拍视角展示设备房及屋顶的光伏系统，引出 “绿色环保” 的主题；中间部分逐帧拆解八大模块的工作流程；结尾则聚焦于资源再生的成果，升华主题。

 炉内磁化裂解

3.2.2 中期制作：毫米级精度的视觉还原

1.SolidWorks：工程级精度建模

数字星尘团队首先基于顺天环保提供的原始 CAD 工程图，在 SolidWorks 中进行了深度的模型重构与优化。

◦ 参数化建模：对设备的核心部件，如双轴破碎机的刀辊、裂解炉的陶瓷衬里、无轴螺旋输送机的叶片等，采用参数化建模方式，确保关键尺寸误差控制在 ±0.1mm 以内。

◦ 结构优化：对原始 CAD 模型进行拓扑优化，去除不必要的内部结构，生成轻量化模型，为后续 Cinema 4D 中的动画制作和 Octane 渲染提供高效的数据基础。

◦ 格式转换：将优化后的模型导出为 STEP 或 IGS 格式，确保在不同软件间的无损数据传递。

2.Cinema 4D + Octane Render：写实主义渲染

数字星尘团队选择 Cinema 4D 作为核心动画制作平台，并搭配 Octane Render 作为渲染引擎，以实现工业级的视觉精度。

◦ 场景搭建：在 C4D 中，将 SolidWorks 导出的各部件模型进行重新组装，构建完整的设备场景。通过 “克隆” 和 “实例化” 技术，高效复制了设备房的光伏板阵列等重复元素。

◦ 材质系统：利用 Octane 的 PBR（基于物理的渲染）材质系统，为不锈钢、橡胶、玻璃、陶瓷等不同材质赋予了精准的物理属性。例如，为裂解炉的不锈钢外壳设置了金属粗糙度和反射强度，模拟出真实的拉丝质感；为喷淋塔的玻璃视窗设置了折射和色散参数，还原了光线穿透的效果。

◦ 光照系统：采用全局光照（Global Illumination）结合 HDRI 环境贴图，模拟出工业厂房的真实光影氛围。在关键技术节点，如裂解炉内部，使用体积光（Volume Light）技术，突出了高温烟气的流动感和空间感。

◦ 渲染优化：利用 Octane 的 GPU 加速渲染特性，在保证画面质量的前提下，将单帧渲染时间控制在合理范围内，确保了 3 分钟动画（共 4500 帧）的高效产出。

催化系统

3.Cinema 4D + XP 粒子：不可见过程的动态模拟

为了表现垃圾裂解、烟气流动等不可见的物理化学过程，团队运用了 Cinema 4D 的第三方插件 ——XP 粒子（X-Particles）进行特效模拟。

◦ 垃圾破碎模拟：使用 XP 粒子的 “破碎动力学” 系统，模拟了双轴破碎机将大块垃圾撕裂、粉碎的过程。通过设置粒子的碰撞、摩擦和破碎阈值，真实再现了垃圾颗粒的大小和分布。

◦ 烟气与流体模拟：在喷淋除尘和油水分离环节，利用 XP 粒子的流体动力学（FLIP）求解器，模拟了水幕对烟气的洗涤效果以及气液分离的过程。粒子的密度、粘度和湍流参数均经过反复调试，以匹配真实的物理现象。

◦ 光解除味特效：在光解除味模块，通过 XP 粒子生成了紫色的臭氧分子流，直观展示了臭氧与异味分子的碰撞与分解过程，将抽象的化学反应转化为可见的视觉语言。

3.2.3 后期合成：音画合一的专业呈现

1.After Effects：信息可视化与特效合成

数字星尘团队在 After Effects 中完成了动画的最终合成与信息强化。

◦ 动态信息叠加：在动画中叠加了动态数据面板，实时显示裂解温度、烟气排放浓度等关键参数。使用 AE 的表达式（Expressions）功能，将数据与动画帧进行绑定，实现了数据的动态更新。

◦ UI 与标注设计：为八大系统模块设计了专业的 UI 标注和连线动画。使用形状图层和描边动画，清晰地标示出物料的流向和模块间的逻辑关系。

◦ 色彩校正：对 Octane 渲染出的序列帧进行色彩校正和风格化处理，统一了全片的视觉基调，增强了科技感和专业感。

2.Premiere Pro：剪辑与音画同步

在 Premiere Pro 中，团队完成了最终的剪辑、配音和输出。

◦ 节奏把控：在 3 分钟的时长内，精准控制每个模块的展示时间，重点突出 “磁化裂解” 这一核心技术。通过剪辑点的精确设置，使画面切换与解说词、背景音乐完美同步。

◦ 音频处理：导入专业配音员的解说音频，并添加了环境音效（如设备运转的低沉嗡鸣、水流声等），增强了沉浸感。

◦ 格式输出：最终输出为 1920×1080 分辨率、25fps 的 MP4 格式，同时生成了用于大屏幕播放的无损 AVI 序列，确保在不同播放环境下的画质表现。

3.Photoshop：视觉资产与辅助设计

Photoshop 在整个项目中作为视觉资产的创作和处理中心。

◦ UI 与图标设计：设计了动画中所有的 UI 元素、图标和信息面板，确保了视觉语言的统一性。

◦ 贴图与纹理制作：为 C4D 中的模型制作了高精度的纹理贴图，如设备上的警示标识、品牌 Logo 等，提升了模型的细节丰富度。

◦ 关键帧静帧处理：对渲染出的关键帧进行后期润色，用于制作宣传册、海报等衍生物料。

喷淋系统

3.3 核心技术应用：突破传统展示边界

数字星尘动画在本项目中应用了多项核心技术，有效解决了环保设备展示的痛点：

• 微观过程可视化：将垃圾在裂解炉内的分子级变化、烟气在管道内的流动等不可见过程，通过 XP 粒子特效转化为直观的动态画面。

• 结构透视技术：通过 C4D 的 “多边形画笔” 和 Octane 的 “透明材质”，对设备外壳进行 “透明化” 处理，展示了设备内部的结构和物料走向，让观众 “看透” 设备的工作原理。

• 交互式叙事：虽然是线性动画，但通过镜头的推拉摇移，引导观众的视线，主动探索设备的每个细节，实现了类似交互的体验。

四、市场反馈与客户评价

4.1 市场推广成效

该三维动画宣传片自交付以来，成为顺天环保市场推广的 “利器”，取得了显著成效：

• 沟通效率提升：在展会和客户拜访中，以往需要 40 分钟才能解释清楚的技术原理，现在通过 3 分钟的动画，客户平均 10 分钟即可理解，沟通效率提升 300%。

• 转化率提高：动画在上海国际环保展等行业展会上播放后，客户咨询量提升了 40%，其中 30% 的客户明确表示，动画帮助他们快速理解了技术优势，从而加快了决策进程。

• 助力项目落地：该动画直接助力了多个项目的成功落地，包括北京丰台区长辛店镇、青海等地的垃圾处理站项目。

4.2 客户与行业评价

• 顺天环保评价：“数字星尘的动画精准捕捉了我们‘低温磁化裂解’技术的核心优势，不仅是市场推广的利器，更是我们技术实力的最佳代言人。”

• 行业专家评价：在对北京长辛店项目的调研中，国务院发展研究中心的专家评价道：“这部动画将复杂的固废处理工艺变得通俗易懂，是‘最具说服力的科普工具’。”

• 终端用户评价：新疆玛纳斯县的项目负责人表示：“动画在项目前期的公众沟通中发挥了巨大作用，有效缓解了周边居民的担忧，让大家直观地看到了垃圾处理的全过程和环保效果。”

顺天环保

五、结语

    “环保一号” 智能生活垃圾处理设备三维动画案例，是一次技术可视化与环保产业深度融合的成功实践。它不仅将顺天环保的硬核技术转化为了可感知、可传播的视觉语言，也为数字星尘动画在工业可视化领域树立了新的标杆。

在未来，随着元宇宙、数字孪生等技术的发展，三维动画将不仅仅是宣传工具，更将成为设备运维、远程监控、虚拟仿真培训的核心载体。我们期待看到更多像 “环保一号” 这样的案例，用科技的力量，让环保理念深入人心，推动整个行业向更加绿色、智能的方向发展。
