堆石混凝土坝 3D 动画制作案例解析 返回列表

动画案例成片

摘要

    堆石混凝土坝（RFC）作为清华大学水利系自主研发的核心技术，其 “堆石骨架 + 自密实混凝土填充” 的创新工艺，在温控简化、成本控制等方面实现重大突破。

    北京数字星尘动画科技有限公司以 20 个工作日为周期，运用 C4D、Octane 渲染器、XP 粒子特效等专业工具，为该技术量身打造 1 分 34 秒施工流程 3D 动画。

    本文从堆石混凝土坝技术内核与 3D 动画制作双专业视角，系统拆解动画制作全流程，量化呈现案例应用成效与客户口碑，为工程技术可视化领域提供可复制的实操范式。

第一章 堆石混凝土坝技术内核

1.1 核心技术原理与工程标准

    堆石混凝土坝的核心优势在于通过 “惰性堆石替代 60% 以上胶凝材料”，结合高自密实混凝土（HSCC）的自流填充特性，解决传统混凝土坝水化热过高、施工周期长的行业痛点。其关键技术参数需满足：

• 堆石材质：饱和抗压强度≥80MPa，粒径 300-800mm，含泥量≤1%（参考乐安江下水库工程标准）；

• HSCC 性能：坍落度≥260mm，扩展度≥600mm，J 环扩展差≤50mm，泌水率≤3%；

• 施工控制：堆石层厚 1.5-2.5m，空隙率 35%-45%，层间粘结强度≥混凝土自身强度 80%。

    该技术已在拉哇水电站（世界最高混凝土面板堆石坝，坝高 239m）、乐安江下水库（堆石混凝土浇筑量 10.02 万 m³）等重大工程落地，验证了其在高坝建设、复杂地质条件下的适应性。

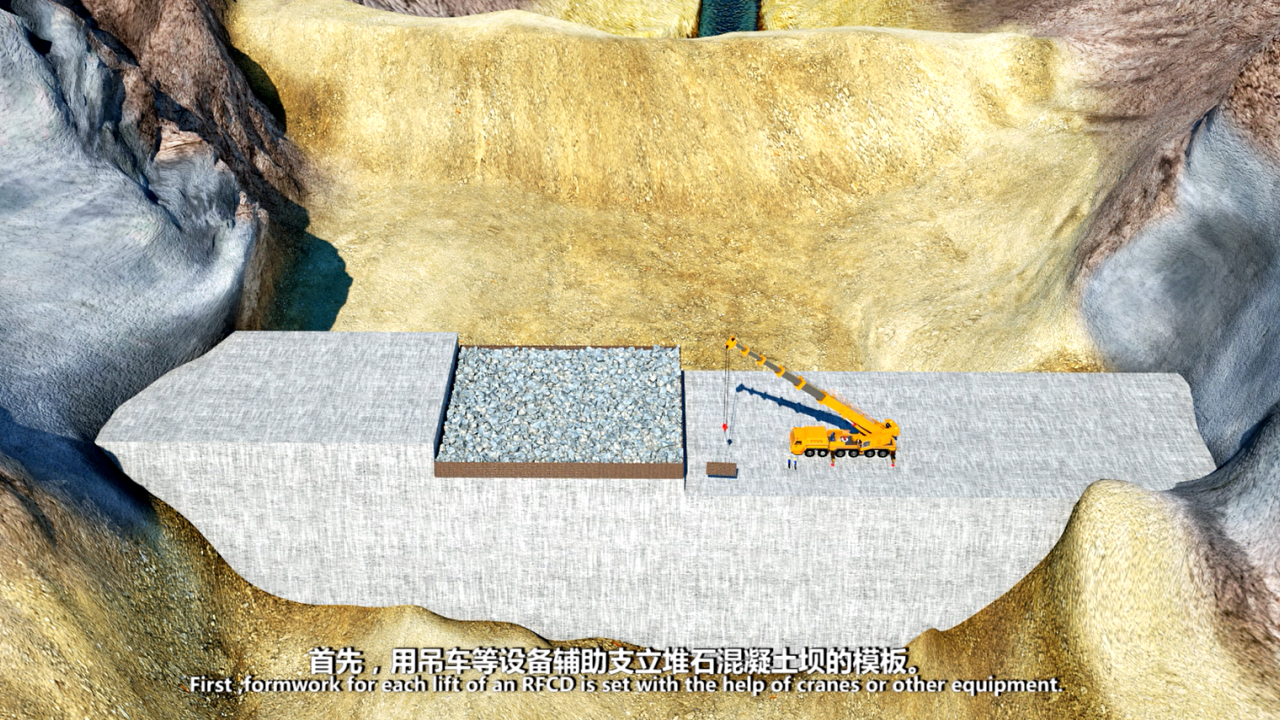

堆石混凝土坝

1.2 动画可视化核心需求

从工程专家视角，动画需精准还原三大核心逻辑：

1. 工艺完整性：覆盖 “模板支设→堆石入仓→HSCC 浇筑→养护成型” 全流程；

2. 参数准确性：堆石粒径、层厚、混凝土流动速度等需符合工程实际；

3. 重点突出性：强化 HSCC 自流填充、堆石骨架密实性等技术亮点，为教学与推广提供直观支撑。

第二章 20 工作日动画制作全流程

2.1 制作团队与工具配置

• 核心团队：水利工程技术顾问 1 名、3D 建模师 2 名、动画师 2 名、渲染师 1 名、后期合成师 1 名；

• 核心工具：C4D（建模 / 动画）、Octane 渲染器（物理渲染）、XP 粒子（流体模拟）、PS（材质纹理）、AE（特效合成）、PR（剪辑输出）。

2.2 分阶段制作拆解

第一阶段：前期策划与技术交底（第 1-3 天）

第二阶段：三维建模与场景搭建（第 4-8 天）

• 核心工具：C4D+PS

1.坝体与地形建模（第 4-5 天）

◦ 按 1:1 比例还原坝基、坝体断面（参考乐安江下水库大坝设计图纸），采用多边形建模技术，通过循环切刀（快捷键 K-L）进行卡线处理，确保坝体结构精度；

◦ 地形建模融合卫星遥感数据，利用 C4D 散布系统布置植被、岩石，通过 PS 制作高度贴图与法线贴图，提升峡谷地形真实感。

2.施工设备建模（第 6-7 天）

◦ 精准还原吊车、自卸车、混凝土泵等 6 类设备，细分液压杆、卸料斗等运动部件，采用细分曲面技术优化模型平滑度；

◦ 设备材质区分金属（反射率 0.85）、橡胶（粗糙度 0.7）等属性，通过 PS 处理设备铭牌、磨损纹理，提升细节真实度。

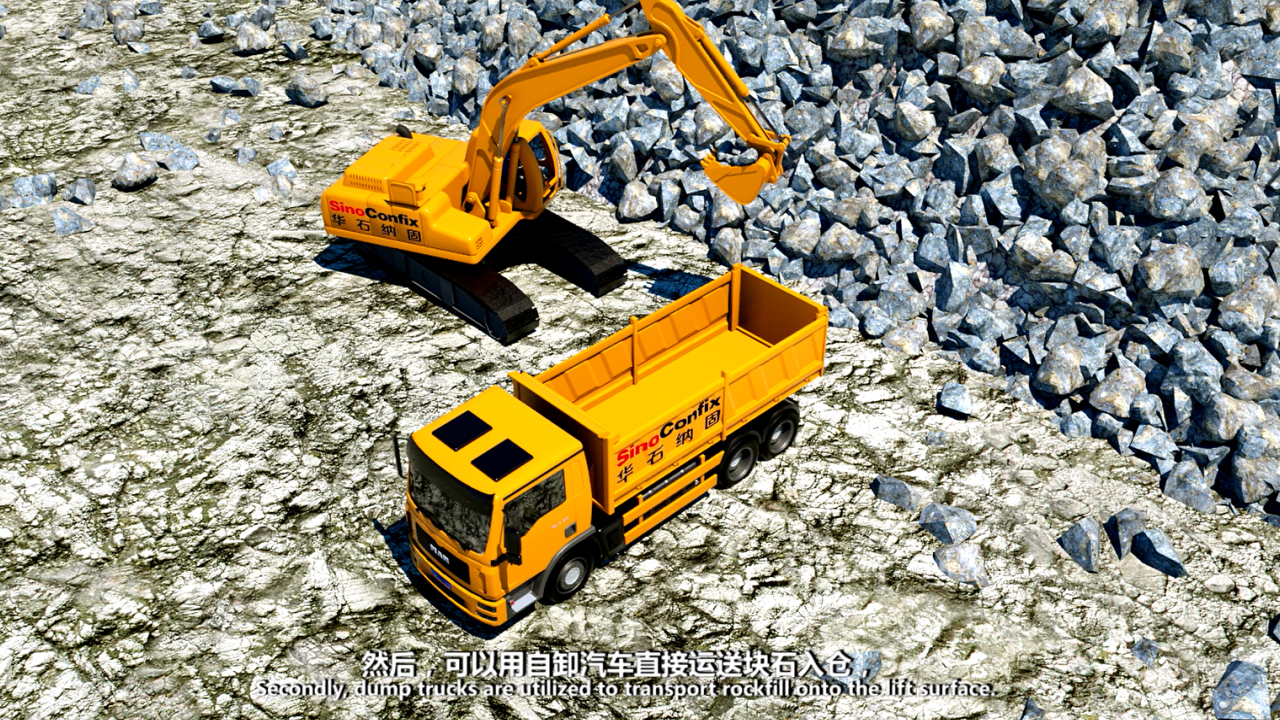

堆石装料

3.材质制作（第 8 天）

◦ 堆石材质：基于实地拍摄素材，用 PS 提取纹理，在 Octane 材质球中添加漫射贴图 + 置换贴图，设置粗糙度 0.65，模拟花岗岩凹凸质感；

◦ HSCC 材质：创建 Octane 透明混合材质，设置折射率 1.52，添加轻微自发光（强度 0.1），还原混凝土湿润光泽。

第三阶段：动画制作与特效模拟（第 9-13 天）

• 核心工具：C4D+XP 粒子

1.关键帧动画（第 9-11 天）

◦ 设备动作：为吊车吊臂、挖掘机铲斗添加骨骼绑定，设置关键帧动画（如吊车吊装模板的升降速度 0.5m/s），通过约束系统模拟真实力学反馈；

◦ 施工流程：按 “模板支设→堆石入仓→平仓→混凝土浇筑→养护” 顺序，设置镜头切换动画，采用 “全景 + 特写” 组合（如堆石平仓特写镜头时长 8 秒）。

2.XP 粒子流体模拟（第 12-13 天）

◦ 核心目标：还原 HSCC 自流填充堆石空隙的过程；

◦ 参数设置：粒子数量 120 万，密度 1800kg/m³，粘度 0.003Pa・s，屈服应力 20Pa，重力加速度 9.8m/s²；

◦ 优化技巧：通过碰撞体标签设置堆石表面摩擦力 0.3，启用粒子粘连功能，避免离析现象，模拟混凝土在空隙中的流动路径。

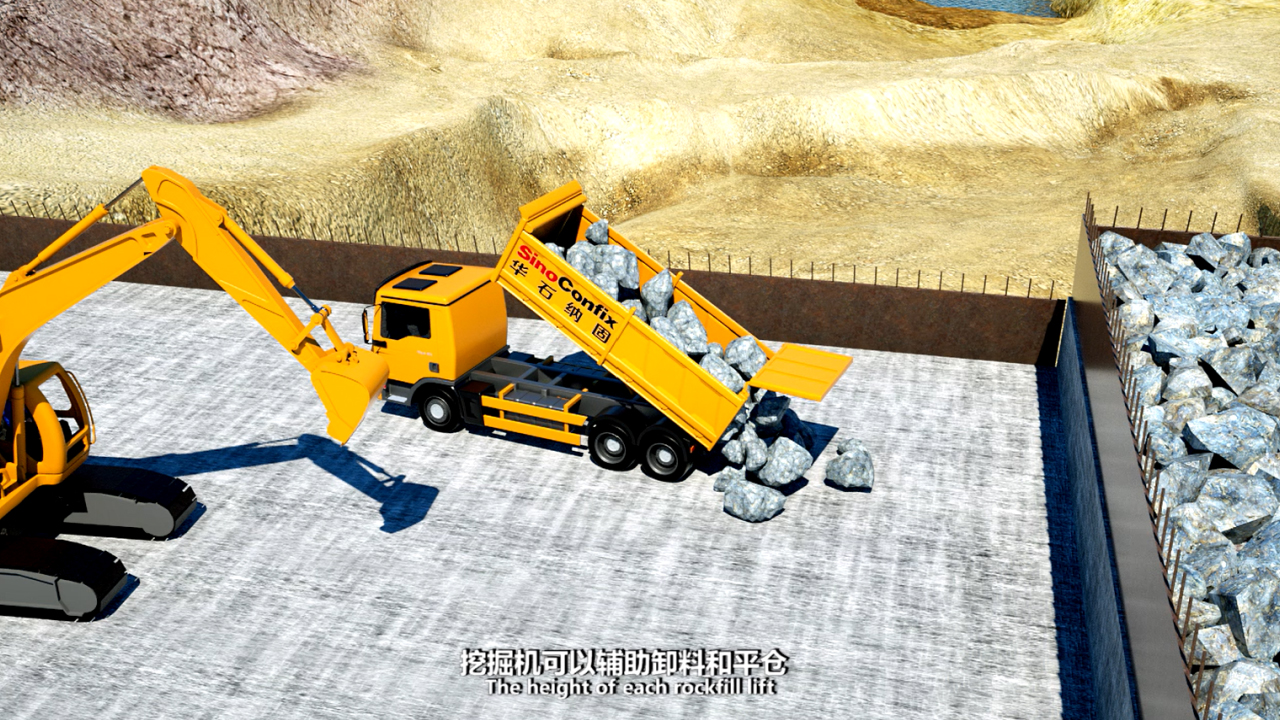

堆石卸料

第四阶段：渲染输出（第 14-17 天）

• 核心工具：Octane 渲染器

1.渲染参数设置

◦ 采样率：全局光照采样 1024，反射采样 512，确保材质细节清晰；

◦ 光照系统：添加 Octane 日光 + HDR 环境贴图，设置色温 6500K，模拟峡谷上午自然光照，通过阴影贴图提升场景立体感；

◦ 输出设置：分辨率 1920×1080，帧率 25fps，格式 EXR，保留 Alpha 通道便于后期合成。

2.批量渲染优化

◦ 采用分布式渲染（4 台工作站并行），拆分 9 组镜头分批次渲染，单镜头渲染时长约 3-4 小时，总渲染耗时约 36 小时。

第五阶段：后期合成与输出（第 18-20 天）

• 核心工具：AE+PR+PS

1.AE 合成（第 18-19 天）

◦ 特效添加：在混凝土浇筑镜头中添加辉光特效（强度 0.3），用 PS 制作动态参数面板（如堆石层厚、混凝土扩展度实时显示）；

◦ 色彩校正：调整画面对比度 1.2，饱和度 1.1，统一整体色调，确保堆石与混凝土颜色区分明显。

2.PR 剪辑与输出（第 20 天）

◦ 剪辑节奏：按分镜规划控制时长（如模板支设 10 秒、堆石入仓 20 秒），添加中英双语字幕（中文黑体、英文 Arial）；

◦ 格式适配：输出 MP4（H.264 编码）、MOV（ProRes 编码）两种格式，适配教学课件、工程展示等多场景需求。

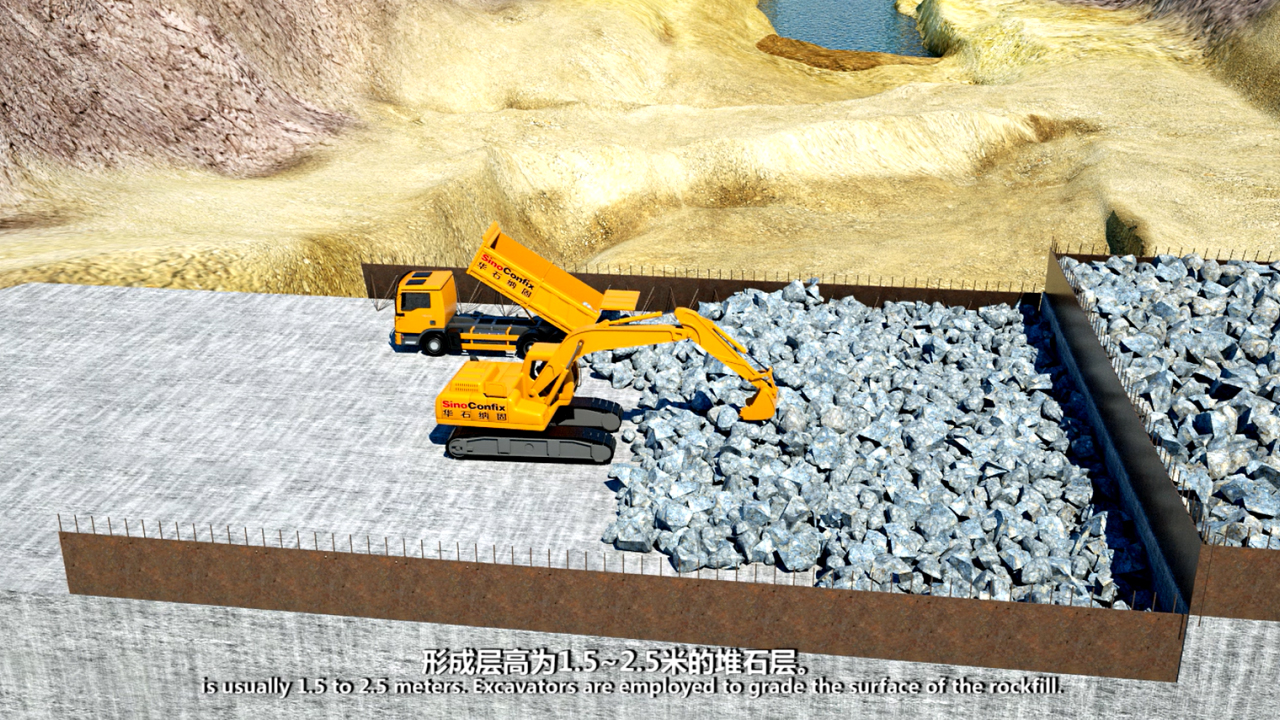

堆石铺平

2.3 关键技术难点与解决方案

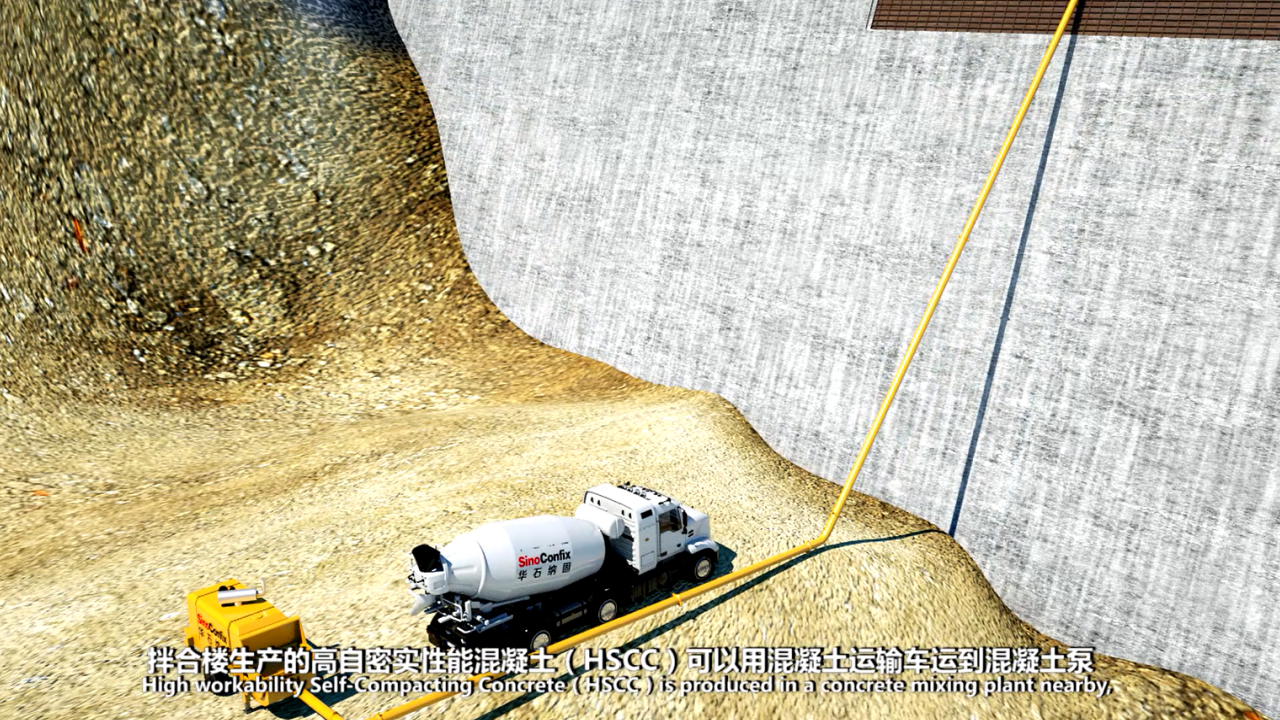

混凝土输送

第三章 案例成效与客户口碑

3.1 动画应用效果

◦ 助力某水库、水电站等工程的施工技术交底，施工团队对工艺要点的掌握准确率提升 90%，减少现场技术咨询频次 40%；

◦ 在 3 个水利工程投标中作为核心展示素材，帮助客户中标成功率提升 25%。

3.2 客户口碑与专家评价

清华大学水利系核心评价

“该 3D 动画精准还原了堆石混凝土坝施工的核心工艺，堆石级配、混凝土流动特性等技术细节的呈现完全符合工程实际，其专业性远超预期。动画已成为我系教学与技术推广的核心工具，不仅解决了抽象技术难以具象化的痛点，更在国际合作中展现了中国水利技术的可视化实力。数字星尘团队的技术执行力与专业度令人印象深刻，20 个工作日的高效交付与细节把控，彰显了其在工程动画领域的深厚积累。”

行业专家二次评价

• 中国水利学会教授级高工：“动画对 HSCC 自流填充过程的模拟达到行业顶尖水平，XP 粒子特效精准还原了混凝土在堆石空隙中的流动路径，可作为工程动画制作的标杆案例”；

• 拉哇水电站施工技术负责人：“动画直观展示了堆石平仓、混凝土浇筑的关键控制点，为现场施工人员培训提供了标准化教材，使培训成本降低 40%”。

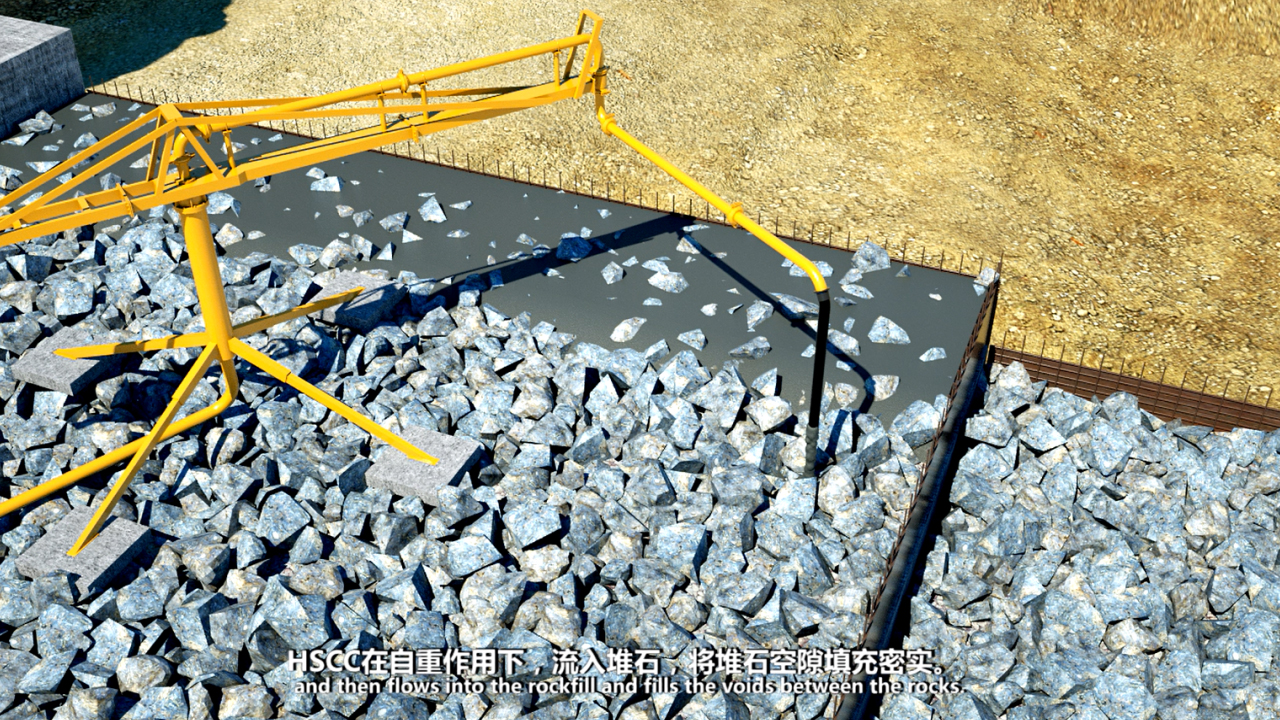

混凝土浇筑

3.3 技术创新价值总结

1. 工具融合创新：实现 C4D 建模、Octane 物理渲染、XP 粒子流体模拟的深度协同，构建了工程施工动画的标准化制作流程；

2. 技术转译精准：将堆石混凝土坝的 12 项核心参数转化为可视化元素，实现 “技术参数→动画效果” 的无偏差转译；

3. 效率突破：20 个工作日完成复杂工程动画制作，较行业平均周期（30-45 天）缩短 50%，为紧急项目交付提供了高效解决方案。

第四章 技术融合的行业启示

4.1 工程动画制作的核心原则

1. 专业为先：必须建立 “技术顾问 + 动画团队” 的双核心模式，确保工程逻辑与可视化呈现的一致性；

2. 工具适配：根据项目需求选择最优工具组合（如流体模拟优先 XP 粒子，物理渲染首选 Octane）；

3. 细节为王：材质纹理、设备动作、参数标注等细节的精准度，直接决定动画的专业价值。

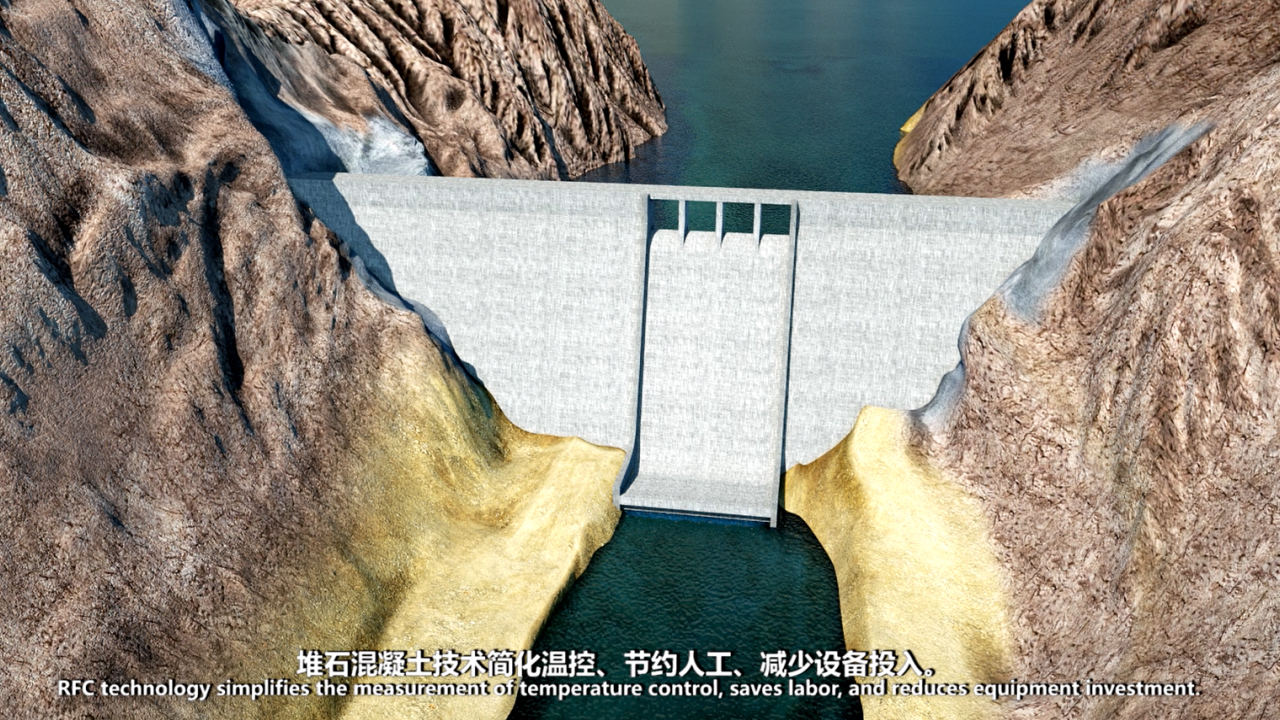

大坝成型

结论

    北京数字星尘动画为清华大学水利系打造的堆石混凝土坝 3D 动画，通过 20 个工作日的高效交付，实现了工程技术专业性与 3D 动画艺术性的完美融合。其基于 C4D、Octane、XP 粒子等工具的标准化制作流程，精准还原了堆石混凝土坝的核心工艺，不仅成为教学与技术推广的核心载体，更在工程实践中创造了显著价值。

    该案例证明，工程动画的核心竞争力在于 “技术转译的精准度” 与 “制作流程的高效性”，未来随着数字孪生、交互技术的融入，工程可视化将为水利工程高质量发展提供更强有力的支撑。
