一、引言

在当今全球对环境保护高度重视和资源日益短缺的背景下，活性焦再生系统作为一种先进的环保技术，发挥着越来越重要的作用。活性焦以其独特的吸附性能和可再生性，成为了烟气净化、废水处理等领域的热门选择。本文将通过详细介绍活性焦再生系统的工作原理、工艺流程、设备组成以及优势，结合动画展示，为读者全面呈现这一创新技术的魅力。

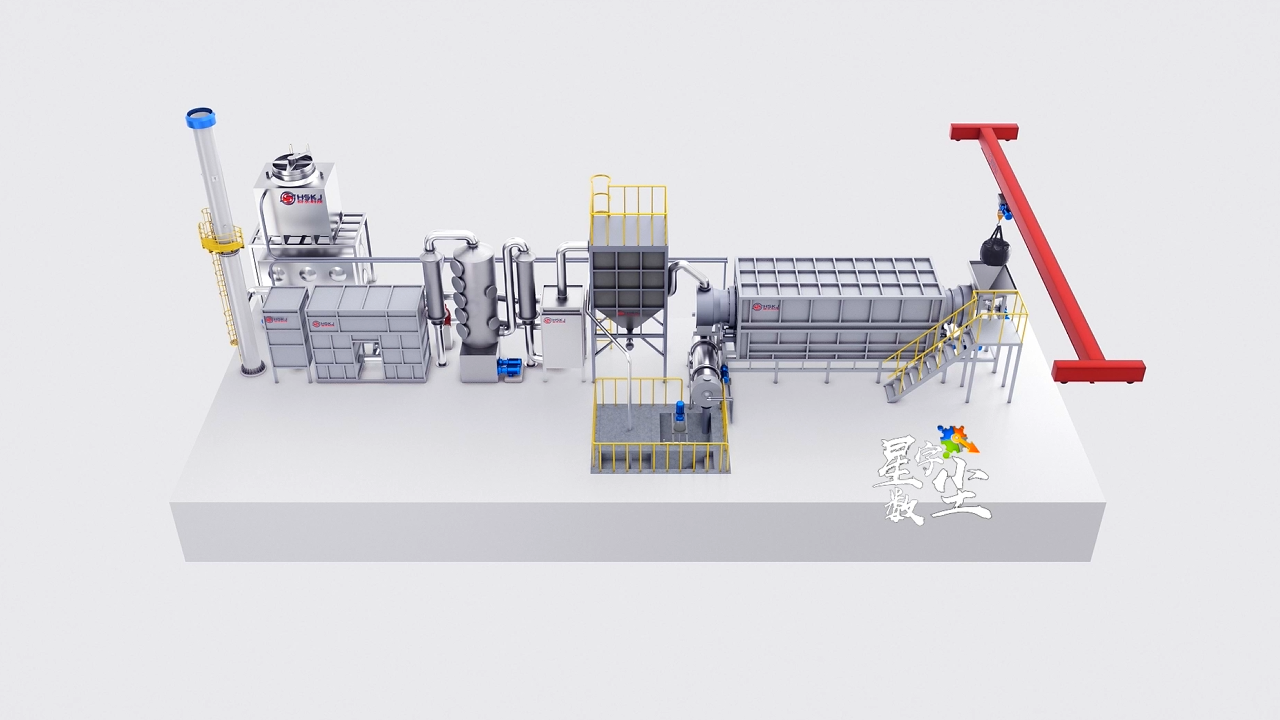

上图为活性焦在生系统

二、活性焦的特性与应用

1.活性焦的特性

（1）丰富的孔隙结构：

活性焦有高度发达的孔隙结构，包括微孔、中孔和大孔。这些孔隙为吸附污染物提供了巨大的表面积，使其能够高效地吸附各种气体和液体中的有害物质。

（2）良好的化学稳定性：

活性焦在酸、碱、高温等恶劣环境下仍然能保持较好的稳定性，不易发生化学反应或分解，确保了其在不同应用场景中的可靠性。

（3）可再生性：

活性焦在吸附饱和后，可以通过特定的再生工艺恢复其吸附性能，实现循环利用，降低了成本和资源消耗。

2.活性焦的应用领域

（1）烟气净化：

活性焦在烟气净化中表现出色，能够去除二氧化硫（SO₂）、氮氧化物（NOx）、汞（Hg）等污染物。其干法净化技术不用消耗大量水资源，并且能同时实现多种污染物的脱除，是一种环保高效的烟气处理方法。

（2）废水处理：

活性焦可以用于处理工业废水和生活污水，吸附其中的有机物、重金属离子等有害物质，净化水质。同时，活性焦还可以通过再生循环使用，减少了废水处理过程中的废弃物产生。

（3）空气净化：

活性焦可以吸附空气中的有害气体和异味，改善室内和室外的空气质量。

上图为活性焦在生系统特性

三、活性焦再生系统的工作原理

活性焦再生系统的核心工作原理是通过加热、解吸等过程，将吸附在活性焦上的污染物分离出来，使活性焦恢复吸附性能。过程如下：

1.吸附阶段

在吸附装置中，含有污染物的烟气或废水与活性焦充分接触。由于活性焦的孔隙结构和表面化学性质，污染物被吸附在活性焦的表面和孔隙内。随着吸附过程的进行，活性焦的吸附能力逐渐下降，当达到饱和状态时，需要进行再生处理。

2.加热解吸阶段

（1）输送：

吸附饱和的活性焦通过输送设备被输送到再生系统中。

（2）加热：

在再生系统中，活性焦被加热到一定温度。通常采用热风、蒸汽或电加热等方式，使活性焦的温度升高到污染物解吸所需的温度范围。

（3）解吸：

在高温作用下，吸附在活性焦上的污染物发生解吸反应，从活性焦的孔隙中释放出来，形成富含污染物的再生尾气。不同的污染物解吸温度和条件有所不同，比如二氧化硫在较高温度下会与氧气反应生成三氧化硫，进而可以通过进一步处理回收利用。

3.冷却阶段

（1）换热冷却：

解吸后的活性焦温度较高，需要进行冷却。通常用空气冷却或水冷却等方式，使活性焦的温度降低到适宜的范围。

（2）回收热量（可选）：

在冷却过程中，可以对活性焦释放出的热量进行回收利用，提高系统的能源效率。

3.循环利用阶段

冷却后的活性焦再次通过输送设备被送回到吸附装置中，继续进行吸附处理。如此循环往复，实现活性焦的连续使用和资源的高效利用。

上图为活性焦在生系统工作原理

四、活性焦再生系统的工艺流程

1.进料阶段

吸附饱和的活性焦从吸附装置中排出，通过密封的输送管道或设备输送到再生系统的进料口。在进料口处，设置有计量装置和控制阀门，确保活性焦的进料量稳定和可控。

2.预热阶段

进入再生系统的活性焦首先进入预热段。预热段通常采用间接加热的方式，比如利用热风、蒸汽或电加热等对活性焦进行预热。

预热的目的是提高活性焦的温度，使其在进入加热解吸阶段时能够更快地达到解吸温度，提高再生效率。同时，预热还可以去除活性焦中的部分水分，减少后续加热过程中的能耗。

（3）加热解吸阶段

经过预热后的活性焦进入加热解吸段。加热解吸段是再生系统的核心部分，一般采用高温热风、蒸汽或电加热等方式对活性焦进行加热。在加热解吸段，活性焦被加热到一定温度，吸附在其表面和孔隙内的污染物发生解吸反应，释放出再生尾气。加热解吸段的温度、时间和气氛等参数需要根据不同的污染物和活性焦特性进行优化调整，以确保解吸效果和活性焦的质量。

（4）冷却阶段

解吸后的活性焦温度较高，需要进行冷却。冷却段一般采用空气冷却或水冷却等方式，让活性焦的温度降低到适宜的范围。在冷却过程中，需要控制冷却速度和冷却均匀性，避免活性焦因温度变化过快而产生裂纹或损坏。

（5）出料阶段

冷却后的活性焦通过输送设备从再生系统的出料口排出。在出料口处，设置有筛选装置和计量装置，对再生后的活性焦进行筛选和计量，去除破碎的颗粒和杂质，确保活性焦的质量和性能。筛选后的活性焦再次被输送到吸附装置中，继续进行吸附处理，实现活性焦的循环利用。

6.尾气处理阶段

在加热解吸过程中产生的再生尾气含有大量的污染物，需要进行处理后才能排放。尾气处理系统通常包括除尘、脱硫、脱硝等处理工艺，根据尾气的成分和排放标准进行选择和组合。

经过处理后的尾气达到排放标准后，可以通过烟囱排放到大气中。同时，还可以对尾气中的有用成分进行回收利用。

上图为活性焦在生系统工艺流程

五、活性焦再生系统的设备组成

1.再生装置

（1）加热炉：

加热炉是再生系统的核心设备之一，用于提供活性焦解吸所需的热量。

（2）解吸塔：

解吸塔是活性焦进行加热解吸的主要设备，通常采用立式结构，内部设置有多层塔板或填料，以增加活性焦与加热介质的接触面积，提高解吸效率。

（3）冷却器：

    冷却器用于冷却解吸后的高温活性焦，通常采用空气冷却器或水冷却器等方式。冷却器的设计需要考虑冷却效果、设备体积、能耗等因素。

2.输送设备

（1）螺旋输送机：

螺旋输送机是一种常用的输送设备，适用于输送粉状或颗粒状的活性焦。螺旋输送机具有结构简单、密封性好、输送能力大等优点。

（2）皮带输送机：

皮带输送机适用于长距离、大输送量的活性焦输送。皮带输送机具有运行平稳、噪音低、维护方便等优点。

（3）斗式提升机：

斗式提升机主要用于垂直方向上的活性焦输送，具有提升高度大、输送能力强等优点。

3.尾气处理设备

（1）除尘器：

除尘器用于去除再生尾气中的粉尘颗粒，常见的除尘器有袋式除尘器、电除尘器、旋风除尘器等。除尘器的选择需要根据尾气中的粉尘浓度、颗粒大小等因素进行确定。

（2）脱硫装置：

    脱硫装置用于去除再生尾气中的二氧化硫，常见的脱硫方法有湿法脱硫、干法脱硫等。脱硫装置的选择需要根据尾气中的二氧化硫浓度、处理要求等因素进行确定。

（3）脱硝装置：

脱硝装置用于去除再生尾气中的氮氧化物，常见的脱硝方法有选择性催化还原法（SCR）、选择性非催化还原法（SNCR）等。脱硝装置的选择需要根据尾气中的氮氧化物浓度、处理要求等因素进行确定。

4.控制系统

（1）自动化控制系统：

活性焦再生系统通常采用自动化控制系统，实现对整个系统的运行参数进行监测、控制和调节。自动化控制系统可以提高系统的运行稳定性和可靠性，降低人工操作成本。

（2）传感器和仪表：

传感器和仪表用于监测系统中的温度、压力、流量、浓度等参数，为自动化控制系统提供实时数据。传感器和仪表的选择需要根据系统的要求和实际情况进行确定。

上图为活性焦在生系统设备组成

六、活性焦再生系统的技术优势

1.环保性能好

（1）干法净化：

活性焦再生系统采用干法净化技术，无需消耗大量水资源，不会产生废水排放，对环境友好。

（2）多种污染物同时脱除：

活性焦能够同时吸附多种污染物

（3）尾气处理高效：

再生尾气经过处理后可以达到严格的排放标准，甚至可以实现零排放。还可以对尾气中的有用成分进行回收利用，实现资源的综合利用。

2.再生效率高

（1）高温解吸：

活性焦在高温下能够快速解吸吸附的污染物，恢复吸附性能。通过优化加热解吸工艺参数，可以提高再生效率，减少再生时间和能耗。

（2）循环利用：

活性焦可以多次循环使用，降低了活性焦的消耗和成本。循环使用的活性焦吸附性能稳定，保证了系统的长期稳定运行。

3.适应性强

（1）适用范围广：

活性焦再生系统适用于各种类型的烟气和废水处理，包括燃煤电厂、钢铁厂、化工厂、污水处理厂等。同时，还可以根据不同的污染物和处理要求进行定制化设计。

（2）工况适应性好：

活性焦再生系统能够适应不同的工况条件，如烟气温度、湿度、污染物浓度等变化。在恶劣的工况条件下，系统仍能保持稳定的运行性能。

4.经济效益显著

（1）降低运行成本：

活性焦再生系统可以实现活性焦的循环利用，减少了活性焦的采购和更换成本。同时，系统的能耗较低，运行成本相对较低。

（2）资源回收利用：

再生尾气中的有用成分可以进行回收利用，如二氧化硫可以用于生产硫酸等化工产品，实现了资源的综合利用，增加了经济效益。

上图为活性焦在生系统技术优势

七、活性焦再生系统的应用案例

1.燃煤电厂烟气净化

某燃煤电厂采用活性焦再生系统对烟气进行净化处理。该系统能够有效去除烟气中的二氧化硫、氮氧化物、汞等污染物，实现了达标排放。同时，系统的再生效率高，活性焦可以循环使用，降低了运行成本。系统还能够回收利用再生尾气中的二氧化硫，生产硫酸等化工产品，实现了资源的综合利用。

上图为燃煤电厂烟气净化

2.钢铁厂烧结烟气净化

某钢铁厂采用活性焦再生系统对烧结烟气进行净化处理。该系统能够有效去除烧结烟气中的二氧化硫、氮氧化物、二恶英等污染物，改善了周边环境质量。系统的适应性强，能够适应钢铁厂复杂的工况条件。系统的运行稳定可靠，为钢铁厂的可持续发展提供了有力保障。

上图为钢铁厂烧结烟气净化

3.化工厂废水处理

某化工厂采用活性焦再生系统对废水进行处理。该系统能够有效去除废水中的有机物、重金属离子等有害物质，净化水质。系统的再生效率高，活性焦可以多次循环使用，减少了活性焦的消耗和成本。同时，系统的操作简单方便，维护成本低，为化工厂的废水处理提供了一种高效、经济的解决方案。

上图为钢铁厂烧结烟气净化

八、活性焦再生系统的发展前景

1.政策支持

随着全球对环境保护的重视程度不断提高，各国政府纷纷出台了一系列严格的环保政策和法规，对工业企业的污染物排放提出了更高的要求。活性焦再生系统作为一种环保高效的技术，符合国家的产业政策和环保要求，将得到政府的大力支持和推广。

2.市场需求

随着工业的快速发展，烟气净化和废水处理的市场需求不断增加。活性焦再生系统具有多种污染物同时脱除、再生效率高、适应性强等优点，能够满足市场对环保技术的需求。同时，随着资源回收利用意识的不断提高，活性焦再生系统的资源回收利用功能也将受到更多的关注和重视。

3.技术创新

随着科技的不断进步，活性焦再生系统的技术也在不断创新和发展。未来，活性焦再生系统将更加智能化、高效化和节能化，能够更好地适应不同的应用场景和环保要求。同时，活性焦的制备技术也将不断改进和提高，降低活性焦的成本，提高活性焦的性能。

上图为活性焦在生系统发展前景

九、结论

活性焦再生系统作为一种先进的环保技术，具有环保性能好、再生效率高、适应性强和经济效益显著等优势。通过动画展示和应用案例分析，我们可以更直观地了解活性焦再生系统的工作原理、工艺流程和技术优势。在未来的发展中，活性焦再生系统将在烟气净化、废水处理等领域发挥越来越重要的作用，为环境保护和资源高效利用做出更大的贡献。
